ZET 412


Продукция > Функциональная аппаратура > ZET 412

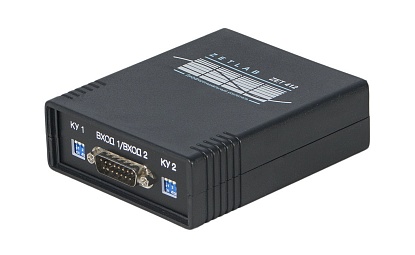

Усилитель сигналов ZET 412

ZET 412


ОПИСАНИЕ:

  • Предварительный усилитель сигналов с псевдогальванической развязкой

  • Вход: 2 дифференциальных канала

  • Выход: 2 несимметричных канала

  • Подключаемые датчики: мостовые, тензодатчики, термопреобразователи сопротивления, термопары, пьезорезистивные датчики, потенциометрические датчики и др.

Предварительный усилитель с псевдогальванической развязкой ZET 412 предназначен для усиления входных сигналов с различных первичных преобразователей и передачи их на измерительный прибор (например, модуль АЦП/ЦАП ZET 210), а также для питания подключаемых датчиков. К усилителю можно подключать как пассивные (резистивные) датчики, измеряющие относительные деформации, крутящие и изгибающие моменты, силы и другие параметры, так и активные датчики, построенные на интегральных микросхемах, измеряющие ускорение, магнитное и электрическое поле, давление и температуру и т.д.

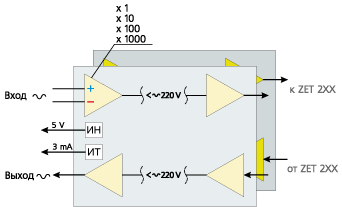

СТРУКТУРНАЯ СХЕМА УСИЛИТЕЛЯ ZET 412


Входной сигнал (Uin+ и Uin-) от первичного преобразователя (пассивного или активного) подается на дифференциальный усилитель с переключаемым коэффициентом усиления (КУ = 1; 10; 100; 1000). С выхода усилителя через псевдогальваническую развязку выходной сигнал поступает на входы АЦП (например, на входы модуля АЦП/ЦАП ZET 210). С выходных каналов генератора (ЦАП) через псевдо гальваническую развязку сигнал поступает на сторону датчиков усилителя ZET 412.

Гальванически развязанные источники напряжения (ИН) и тока (ИТ) используются для питания активных и пассивных первичных преобразователей соответственно. К пассивным датчикам относятся резистивные преобразователи, например, датчики температуры на основе термосопротивлений или тензодатчики на основе тензорезисторов. К активным датчикам можно отнести различные преобразователи на интегральных микросхемах, например датчики ускорения (акселерометры) типа ADXL фирмы Analog Devices, датчики магнитного поля фирмы Honeywell или датчики давления и температуры фирмы Freescale.

ПОЛОЖЕНИЯ ПЕРЕКЛЮЧАТЕЛЕЙ И СООТВЕТСТВУЮЩИЕ ИМ КОЭФФИЦИЕНТЫ УСИЛЕНИЯ



ОСОБЕННОСТИ

Уникальность усилителя ZET 412 заключается в том, что к нему можно подключать практически все известные типы первичных преобразователей физических величин в электрические, каждый канал имеет изолированное питание и полную гальваническую развязку, что исключает межканальное проникновение и взаимное влияние каналов.

Питание усилителя 412 может осуществляться от шины USB персонального компьютера, сетевого адаптера 220 В или автономного модуля питания, что делает его универсальным средством при построении систем измерений с использованием модулей АЦП/ЦАП.

БАЗОВАЯ КОМПЛЕКТАЦИЯ

В базовую комплектацию усилителя ZET 412 входит:

  • усилитель,
  • кабель USB 2.0,
  • клеммная колодка для входных сигналов (сторона подключения датчиков) на разъем DB-15 ,
  • клеммная колодка для выходных сигналов (сторона подключения к модулю АЦП/ЦАП) на разъем DB-9.
Параметр Ед. измерения Значение


Тракт предварительного усилителя

Количество входных каналов

дифференциальных

2

Частотный диапазон

кГц

до 20

Коэффициент усиления

1, 10, 100, 1000

Диапазон входного напряжения при КУ=1

В

±10

Диапазон выходного напряжения, не менее

В

±10

Входное сопротивление

МОм

1

Уровень собственных шумов при КУ=1000

мкВ

<2

Нагрузочная способность выходов

мА

<10

Защита источника напряжения от КЗ

есть

Псевдогальваническая развязка

есть



Тракт питания датчиков

Количество каналов

несимметричных

2

Частотный диапазон

кГц

до 20

Коэффициент усиления

1

Диапазон входного напряжения

В

±10

Диапазон выходного напряжения, не менее

В

±10

Входное сопротивление

кОм

100

Уровень собственных шумов

мВ

<3

Номинальный ток питания пассивных (резистивных) датчиков (±5%)

мА (12 В)

3

Напряжение питания активных датчиков (±5% )

В (<10 мА)

+5



Дополнительные характеристики

Подключаемые датчики

мостовые, полумостовые и четвертьмостовые тензодатчики, термосопротивления, термопары, пьезорезистивные датчики, потенциометрические датчики, активные датчики на интегральных микросхемах

Сопротивление изоляции

кОм

100

Напряжение пробоя

В

> 400

Коэффициент ослабления переменного напряжения между "землями" при 20 кГц

дБ

> 120

Собственная потребляемая мощность

Вт

< 1,2

Тип разъема входа/выхода
(ответные части входят в комплект)

DB15M (вход)
DB9M (выход)

Габаритные размеры

мм

35х91х111

Питание

В (интерфейс USB, внешний источник питания)

5

Вес

г

< 150

СХЕМЫ ПОДКЛЮЧЕНИЯ ПАССИВНЫХ ДАТЧИКОВ

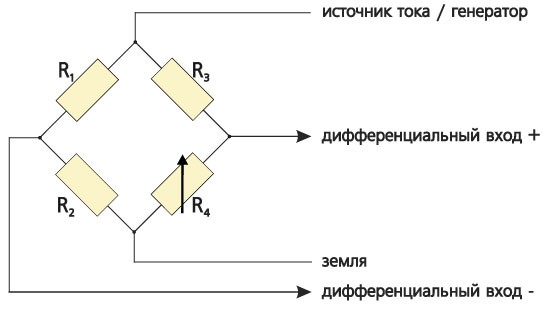

Мостовая схема подключения

Мостовая схема подключения


R1, R2 – постоянные с малым ТКС; R3 – термокомпенсационный;
R4 – измерительный; R1=R2=R3=R4

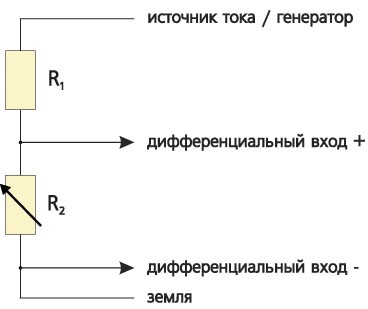

Делитель напряжения (полумостовая схема)

Делитель напряжения (полумостовая схема)


R1 – постоянный с малым ТКС или термокомпенсационный;
R2 – измерительный; R1=R2

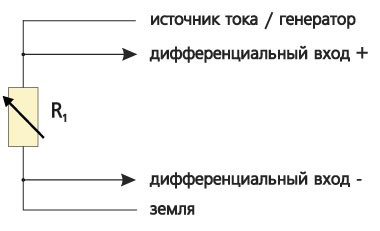

Схема подключения с одним измерительным резистором R1 (четвертьмостовая схема)

Схема подключения с одним измерительным резистором R1 (четвертьмостовая схема)

СХЕМЫ ПОДКЛЮЧЕНИЯ АКТИВНЫХ ДАТЧИКОВ

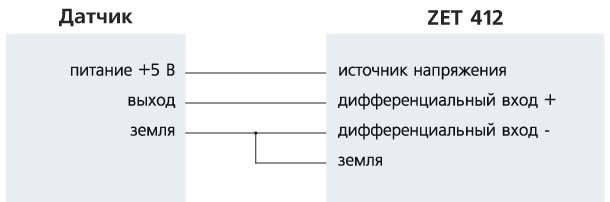

Подключение активных датчиков к ZET 412


Сделать заказ и запросить дополнительную информацию по ZET 412 Вы можете здесь.
