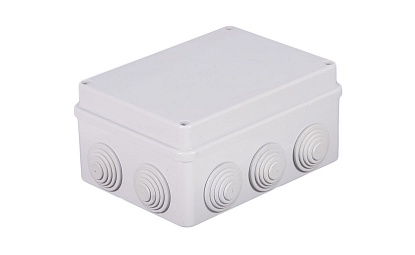

Коробка соединительная для подключения цифровых датчиков индустриального исполнения на измерительные линии большой длины
-
для подключения цифровых датчиков индустриального исполнения на измерительные линии большой длины
При построении измерительных линии большой протяженности (150..1000 м) приходится использовать кабель с большой площадью сечения проводников. В этом случае для подключения цифровых модулей к кабельным линиям (в местах подключения) удобно использовать коробки соединительные.
В каждой коробке соединительной располагается DIN рейка на которую установлены две группы проходных клемм за счет которых осуществляются: коммутация с кабелем подключаемого цифрового датчика, коммутация с кабелем со стороны начала (направлении в сторону преобразователя интерфейса), коммутация с кабелем к концу измерительной линии (направление в сторону от преобразователя интерфейса).
К каждой соединительной коробке можно подключать одновременно несколько цифровых модулей, однако следует помнить о том, что для линий D+ и D- запрещено использование соединений типа «звезда». Проводники, образующие соответствующие кабельные линии D+ и D, должны соединять все подключаемые датчики последовательно при этом последовательное соединение должно начинаться на клеммах коробки соединительной со стороны подключения кабеля в сторону начала измерительной линии, а заканчиваться на клеммах со стороны подключения кабеля в сторону конца измерительной линии.
Сделать заказ и запросить дополнительную информацию по Коробка соединительная для подключения цифровых датчиков индустриального исполнения на измерительные линии большой длины Вы можете здесь.
