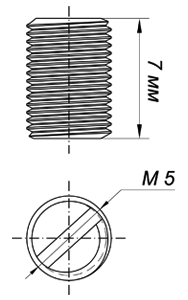

Шпилька AH0105

Шпилька AH0105

ОБЛАСТЬ ПРИМЕНЕНИЯ

Исследования механических колебаний в области высоких частот, т.е. исследования при которых необходимо обеспечить как можно большее значение частоты резонанса закрепленного акселерометра.


Стационарный контроль и мониторинг механических колебаний.



Крепление с помощью шпильки


ПРИМЕЧАНИЯ

Тонкий слой консистентной силиконовой смазки между поверхностью исследуемого образца и основанием акселерометра способствует повышению качества механической связи и увеличению надежности в области высоких частот.


Оптимальный крутящий момент при креплении акселерометра зависит от диаметра шпильки и размера акселерометра. Рекомендуемые значения крутящего момента равны 1,8 и 0,6 Н м при применении стальных шпилек с резьбами М5 и М3 соответственно. Крутящий момент при затягивании пальцами (безо всякого инструмента) обычно составляет около 0,3 Н м, этого вполне достаточно для надежного соединения акселерометра с объектом. Применение гаечного ключа необходимо при исследованиях механических колебаний с частотами, соответствующих самому верхнему участку рабочего частотного диапазона акселерометра.

ОСОБЕННОСТИ ПРЕИМУЩЕСТВА

1. Крепление при помощи шпильки или винта способствует сохранению оптимальной эксплутационной характеристики и широких рабочих частотного и динамического диапазонов акселерометров. Этот метод целесообразно применять там, где специальные условия не исключают возможность резьбового соединения акселерометра и исследуемого или испытуемого объекта.

2. Крепление с помощью шпильки не приводит к сужению диапазона рабочих температур акселерометров.

3. Закрепленные при помощи шпилек акселерометры можно применять при исследованиях механических колебаний с большими амплитудами ускорений.

НЕДОСТАТКИ

1. Обработка поверхности объекта в месте крепления акселерометра и подготовка резьбового отверстия занимают относительно длительное время.

МЕТОДИКА КРЕПЛЕНИЯ АКСЕЛЕРОМЕТРА ПРИ ПОМОЩИ ВОСКА

1. Подготовить путем чистовой обработки поверхность исследуемого или испытуемого объекта в месте крепления акселерометра. Очистить эту поверхность и основание используемого акселерометра.

2. Высверлить нужное отверстие в поверхности объекта и нарезать метчиком соответствующую резьбу. Размеры крепежного отверстия зависят от используемого при креплении акселерометра шпильки или винта. Глубина крепежного отверстия должна соответствовать длине используемой шпильке или винта.

3. Ввинтить используемую шпильку в резьбовое отверстие в поверхности объекта. Навинтить на закрепленную шпильку используемый акселерометр. Необходимо убедиться в том, что шпилька не доходит до дна отверстия в основании акселерометра. Подтянуть резьбовое соединение пальцами или гаечным ключом. Необходимо очень осторожно применять гаечный ключ.


Сделать заказ и запросить дополнительную информацию по AH0105 Вы можете здесь.
