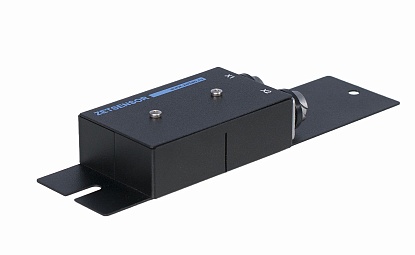

Цифровой датчик малых деформаций ZET 7110 DS

ZET 7110 DS

ОПИСАНИЕ:
  • датчик малых деформаций с цифровым выходом CAN

  • для испытаний и контроля бетонных конструкций на растяжение/сжатие;

  • легко устанавливается на объекте, полностью готов к работе

  • диагностика исправности встроенного чувствительного элемента (тензорезистора)

Цифровой тензометрический датчик ZET 7110 модели DS оснащен встроенным первичным преобразователем (в качестве которого используется тензорезистор) и измерительным модулем ZET 7110 DS Tensometer-CAN.

ОБЛАСТИ ПРИМЕНЕНИЯ ЦИФРОВОГО ТЕНЗОДАТЧИКА ZET 7110 МОДЕЛИ DS
  • испытания материалов на растяжение/сжатие;
  • контроль строительных конструкций.
ДАТЧИКИ ПОЛНОСТЬЮ ГОТОВЫ К ИЗМЕРЕНИЯМ

Каждый цифровой датчик деформаций может конфигурироваться индивидуально в соответствии с предъявляемыми к измерению требованиями. Конфигурация сохраняется в памяти измерительного модуля ZET 7110 Tensometer-CAN, таким образом, использование цифровых датчиков деформации позволяет приступить к измерениям без дополнительной обработки и настройки, получая результаты в требуемых единицах измерения (кг, Н, Па, мм и т.д.).

Измерительные модули ZET 7110 Tensometer-CAN изготавливаются в промышленном корпусе для защиты от пыли и влаги и повышения ударной стойкости.

ЗАВИСИМОСТЬ ПОКАЗАНИЙ ДАТЧИКА ZET 7110 DS ОТ ТЕМПЕРАТУРЫ

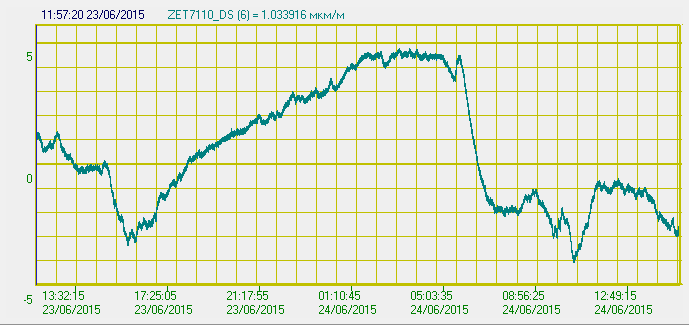

Как видно из графика, изменению температуры на 20 °С соответствует изменение показаний датчика на 10 мкм/м. При проведении испытаний цифровой датчик ZET 7110 DS был установлен на стальной швеллер.

Зависимость показаний модуля ZET 7X10 DS от температуры


Показания ZET 7110 DS

Зависимость показаний модуля ZET 7X10 DS от температуры

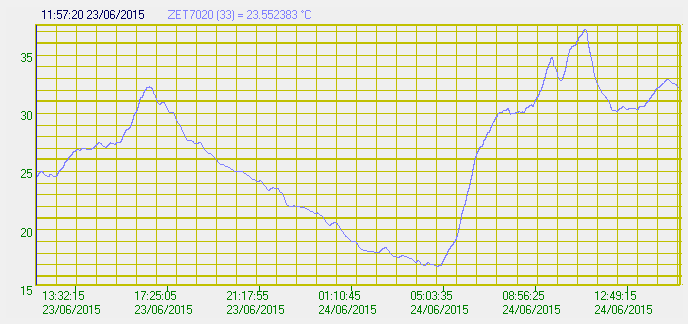

Профиль температуры (показания цифрового датчика температуры)

КРЕПЛЕНИЕ ДАТЧИКА

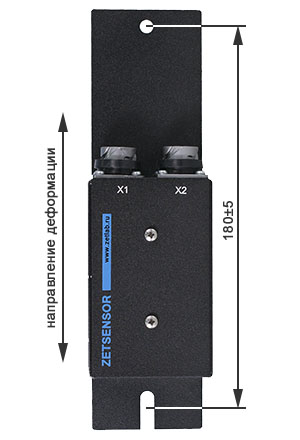

Для контроля за деформацией на объекте измерений необходимо закрепить датчик таким образом, чтобы ось крепления датчика совпадала с направлением контролируемой деформации. Датчик крепится на объекте измерений по двум точкам через отверстие Ш6,2 мм на одной стороне датчика и паз шириной 6,2 мм на другой стороне датчика позволяющий производить крепление датчика с базовым расстоянием 180±5 мм. При установке датчиков на бетонные поверхности следует использовать анкерные шпильки либо анкера с внутренней резьбой М6. Установку на металлические поверхности производить на приварные шпильки М6, либо болтами М6 к крепежным отверстиям. При креплении датчиков ZET7110 DS необходимо обеспечить надежную фиксацию в точках их крепления для исключения проскальзывания, для чего рекомендуется использовать шайбы стопорные зубчатые DIN 6798 A (внешние зубцы) "М6".

Крепление тензодатчиков типа DS

ОСОБЕННОСТИ

Измерительный модуль деформаций ZET 7110 Tensometer-CAN (датчик малых деформаций комплектации типа DS) внесен в реестр средств измерений под № 52802-13.

Параметр Ед. измерения Значение
Измеряемый параметр

деформация, напряженность

Тип встроенного чувствительного элемента

тензорезистор

Диапазон измерений

мкм/м

-10...300

Диапазон измерений при использовании монтажных пластин (в разных точках крепления)

мкм/м

-18...540
-30...900
-90...2700

Класс точности

5

Влияние температуры на чувствительность, на 10 °С

%

0,2

Влияние температуры на нуль, °С

%

0,2

Максимальная рабочая деформация

мкм/м

75

Восстанавливающая сила

Н

1000

Разрушающая деформация

мкм/м

125

Интерфейс передачи данных

CAN

Скорость обмена

бит/с

100; 200; 300; 600; 1000; 1200; 1600

Частота выдачи данных

Гц

1

Калибровочная таблица

есть

Контроль питания

есть

Контроль температуры

есть

Диагностика качества данных

есть

Проверка целостности чувствительного элемента

есть

Защита по входам от электростатического разряда 4 кВ

есть

Защита от переполюсовки

есть

Питание устройства

В

9...24

Потребляемая мощность

Вт

0,5

Габаритные размеры

мм

197 х 56 х 30

Масса

г

300

Температурный диапазон эксплуатации

°С

-40...+100

Степень защины по DIN EN 60529

IP65

Момент затяжки монтажных винтов минимальный/номинальный

12/16

Цифровые тензодатчики ZET 7110 типа DS имеют 2 четырехконтактных разъема для подключения к измерительной сети (в комплект поставки входит ответный разъем).

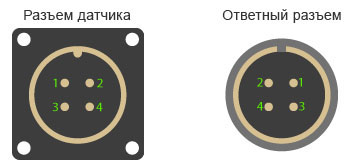

Разъемы датчика

Номер контакта Назначение
1 +(9...24) B
2 CAN линия "А"
3 CAN линия "B"
4 GND
СХЕМА ИЗМЕРИТЕЛЬНОЙ СЕТИ

При построении измерительной сети датчики ZET 7110 DS подключаются последовательно, получившаяся измерительная цепочка подключается к компьютеру с помощью преобразователя интерфейсов ZET 7174 (CAN ? USB), ZET 7176 (CAN ? Ethernet или Wi-Fi), ZET 7177 (CAN ? GSM) или набором ZET 7172S + ZET 7172M + ZET 7174/ZET7176 (передача данных по радиоканалу).

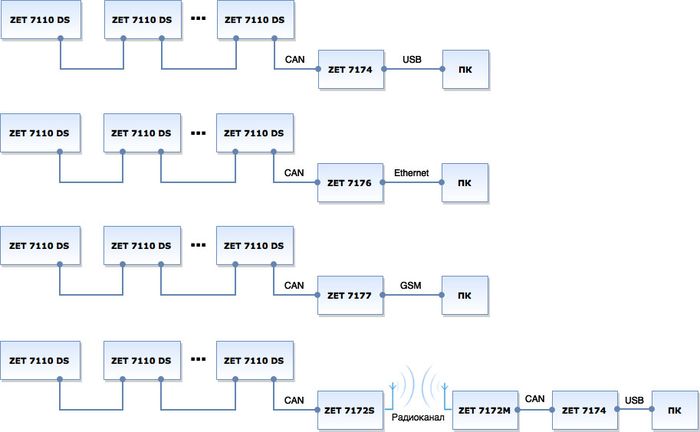

Схема подключения ZET 7110 DS к ПК


Измерительная сеть на базе цифровых датчиков ZET 7110 DS Tensometer-CAN


Сделать заказ и запросить дополнительную информацию по ZET 7110 DS Вы можете здесь.
