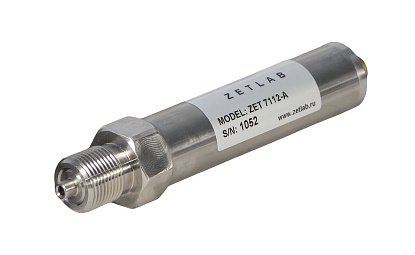

Цифровой датчик абсолютного давления ZET 7112-A PRESSURE-CAN

ZET 7112-A

ОПИСАНИЕ:
  • датчик с цифровым выходом CAN

  • тип первичного преобразователя: встроенный датчик избыточного давления

  • для использования в системах контроля и регулирования

Функциональные узлы цифрового датчика избыточного давления ZET 7112-A Pressure-CAN — первичный преобразователь и измерительный модуль — объединены в один корпус, благодаря чему оцифровка сигнала с преобразователя осуществляется на минимальном расстоянии от него, что значительно снижает вклад помех в результат измерений.

Цифровые датчики избыточного давления ZET 7112-A Pressure-CAN идеальны для построения распределенных измерительных сетей, поскольку не требуют использования дорогих кабелей для организации сети.

ОБЛАСТИ ПРИМЕНЕНИЯ

Цифровые датчики ZET 7112-A Pressure-CAN используются для:

  • измерения давления в системах газо- и водоснабжения,
  • измерения давления масла, гидравлической жидкости в системах обеспечения работоспособности автомобильного и судоходного транспорта,
  • измерения давления в трубах и емкостях в пищевой промышленности,
  • измерения давления жидких и газовых сред при производстве химической продукции,
  • измерения давления при поточном изготовлении строительных материалов,
  • измерения давления в производстве различных материалов, а также в литейном производстве под давлением и вакуумом,
  • измерения давления при производстве тепла и электроэнергии на ТЭЦ, котельной, ГРЭС.
  • ОСОБЕННОСТИ

    Цифровой датчик ZET 7112 внесен в Госреестр СИ РФ под № 55763-13.

    Параметр Ед. измерения Значение
    Метрологические характеристики

    Измеряемая физическая величина

    абсолютное давление

    Верхний предел диапазона измерений давления

    МПа

    0,16; 0,6; 6

    Порог чувствительности (минимальное значение, на которое различаются две последовательно измеренные величины)

    Па

    1

    Погрешность измерения

    — абсолютная (от верхнего предела диапазона измерений)

    %

    0,1

    — относительная (от измеряемой величины)

    %

    0,1

    — дополнительная (от изменения температуры)

    % /10°С

    0,1

    Диагностика параметров

    контроль питания, контроль качества данных, контроль целостности чувствительного элемента

    Технические характеристики

    Частота обновления данных

    Гц

    1, 5, 25, 100, 200

    Точность синхронизации

    мкс

    ±1

    Интерфейс

    Интерфейс передачи данных

    CAN

    Скорость обмена

    кбит/с

    100, 300, 1000

    Защита по интерфейсным входам:

    — перенапряжения (ток 1 A)

    В

    19

    — импульсная (350 Вт, 8/20 мкс)

    В

    28

    Эксплуатационные характеристики

    Питание устройства

    В

    от 9 до 24

    Потребляемый ток при напряжении 12 В

    мА

    до 40

    Защита от переполюсовки

    есть

    Габаритные размеры

    мм

    ?34х190

    Масса

    г

    380

    Температурный диапазон эксплуатации

    °C

    -40...+100

    Рабочая среда

    жидкости и газы неагрессивные к титановым сплавам и нержавеющим сталям

    Перегрузка по давлению

    1,5 * Верхний предел измерения давления

    Дополнительная информация

    Область применения

    системы контроля и регулирования

    Синхронизация

    Преобразователь интерфейса синхронизирует цифровые датчики между собой. Это позволяет наблюдать взаимное влияние в различных точках измерения. На скорости обмена по CAN 1000 кбит/с точность синхронизации составляет ±1 мкс

    ПОДКЛЮЧЕНИЕ К ИЗМЕРИТЕЛЬНОЙ СЕТИ

    Цифровые датчики избыточного давления ZET 7112-A Pressure-CAN поставляются в комплекте с кабелем без соединителя со стороны подключения к измерительной сети и четырехконтактным разъёмом со стороны подключения к датчику. Обозначение контактов соединителя датчика давления и ответного разъема кабеля представлены на рисунках ниже. Маркировка жил кабеля и схема подключения к измерительной сети приведены в таблице и на рисунке ниже.

    Примечание: цифровой датчик давления во взрывозащищенном исполнении имеет неразъемный кабель, соединенный через гермоввод. Маркировка жил кабеля и схема подключения к измерительной сети соответствуют таблице и рисунку ниже.



    Обозначение контактов
    разъема датчика



    Обозначение контактов
    ответного разъема кабеля



    Номер контакта

    Обозначение

    Цвет проводника кабеля

    1

    +(9...24)B

    оранжевый

    2

    CAN 2.0 линия "А"

    синий

    3

    CAN 2.0 линия "B"

    бело-синий

    4

    GND

    бело-оранжевый




    Схема подключения датчика давления
    к измерительной сети

    ПЕРЕДАЧА ДАННЫХ НА ПК

    Для использования полученных данных системами ZETLAB или ZETVIEW используется преобразователь интерфейса CAN в USB ZET 7174. К одному модулю ZET 7174 может подключаться до 4 датчиков (при использовании внешнего блока питания). На рисунке ниже представлена распределенная измерительная система на базе цифровых датчиков.


    Измерительные системы могут также комплектоваться цифровыми датчиками температуры, управляющими модулями и другими устройствами серии ZETSENSOR для построения различных систем мониторинга и управления. Цифровые датчики (давления, температуры) совместно с управляющими модулями обеспечивают аварийную защиту оборудования и персонала при достижении контролируемыми технологическими параметрами аварийных установок (в случае выхода оборудования из заданного режима).


    Сделать заказ и запросить дополнительную информацию по ZET 7112-A PRESSURE-CAN Вы можете здесь.
