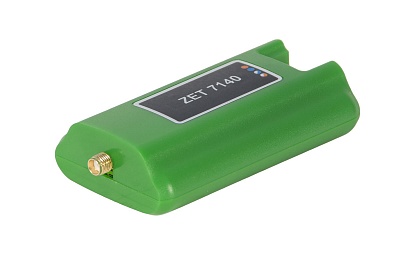

Вихретоковый датчик перемещения (проксиметр) ZET 7140-S

ZET 7140-S

ОПИСАНИЕ:
  • цифровой датчик, передающий результаты измерений по интерфейсу CAN

  • измеряемый параметр: перемещение

  • тип первичного преобразователя: вихретоковый датчик

Цифровой вихретоковый датчик строится из первичного преобразователя (вихретокового пробника) и измерительного модуля ZET 7140-S EddyCurrent-CAN. Первичный преобразователь закрепляется вблизи исследуемого объекта и подключается к измерительному модулю. На выходе первичного преобразователя формируется сигнал, пропорциональный расстоянию до поверхности исследуемого объекта. Измерительный модуль оцифровывает сигнал с датчика и выдаёт значение измеряемой величины. Результаты измерений передаются по интерфейсу CAN.

ОСОБЕННОСТИ

Цифровые вихретоковые датчики предназначены для бесконтактного измерения вибрации, перемещения и частоты вращения электропроводящих объектов.

Параметр Ед. измерения Значение
Измеряемый параметр

расстояние

Способ измерения

бесконтактный

Тип подключаемых датчиков

вихретоковый пробник

Разъем для подключения датчиков

SMA

Диапазон измерения*

мкм

0...2500 - с пробником ВС701-05; 0...3500 - с пробником ВС701-07; 0...8000 - с пробником ВС701-17

Среднеквадратичное значение шума приведённое ко входу на частоте выдачи данных 50 Гц*

мкм

<5 - с пробником ВС701-05; <8 - с пробником ВС701-07; <20 - с пробником ВС701-17

Частота выдачи данных

Гц

50,100,500,1000,5000,10000

Интерфейс передачи данных

CAN

Питание устройства

В

от 9 до 24

Потребляемая мощность

Вт

1,5

Защита от переплюсовки

есть

Защита по входам от электростатического разряда 4 кВ

есть

Защита по входам от превышения допустимого напряжения (ток не должен превышать 10 мА)

есть

Рабочий диапазон температур

°C

-40...+100

Габаритные размеры

мм

210 x 50 x 30

Масса

г

400 (без датчика)

* - зависит от типа вихретокового пробника
СОСТАВ ИЗМЕРИТЕЛЬНОЙ СЕТИ

На базе цифровых датчиков строятся распределенные измерительные сети. Для подключения измерительной сети к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7174. Количество датчиков подключаемых к модулю ZET 7174 не более 4. Для передачи данных по радиоканалу дополнительно используются модули ZET 7172. Программное обеспечение ZETLAB поддерживает подключение до 200 датчиков к одному компьютеру.

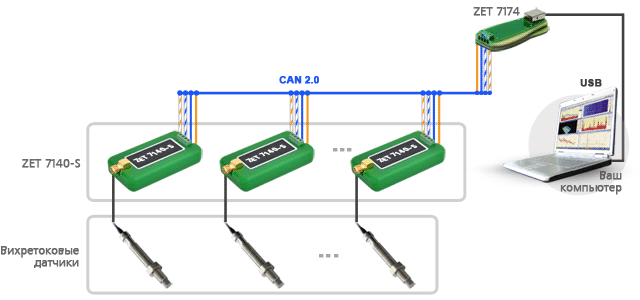

Распределенная измерительная сеть

Распределенная измерительная сеть


Сделать заказ и запросить дополнительную информацию по ZET 7140-S Вы можете здесь.
