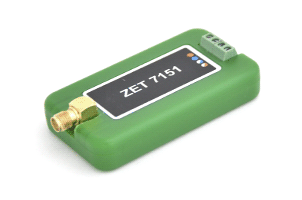

Цифровой акселерометр ZET 7151

ZET 7151

ОПИСАНИЕ:
  • цифровой датчик, передающий результаты измерений по интерфейсу CAN

  • измеряемый параметр: параметры вибрации/мгновенные значения ускорения

  • встроенный первичный преобразователь

  • тип первичного преобразователя: акселерометр с зарядовым выходом

Цифровой датчик вибрации представляет собой первичный преобразователь (акселерометр c зарядовым выходом) и измерительный модуль (ZET 7151 Vibrometer-CAN). Первичный преобразователь крепится на исследуемом объекте и подключается к измерительному модулю. Вибрации объекта измерений воздействуют на первичный преобразователь, на выходе которого формируется электрический сигнал, пропорциональный воздействующему ускорению. Измерительный модуль осуществляет аналого-цифровое преобразование сигнала с датчика и передаёт значения параметров вибрации или мгновенные значения ускорения по интерфейсу CAN.

Характеристики первичного преобразователя устанавливаются в памяти устройства и измерения проводятся с учетом этих параметров. Таким образом, использование цифровых датчиков избавляет пользователя от необходимости настройки измерительных каналов и обработки данных.

ПРЕИМУЩЕСТВА ЦИФРОВЫХ ДАТЧИКОВ
  • взрывозащитное исполнение;
  • стабильность характеристик и высокая надежность в процессе эксплуатации;
  • измерение параметров вибрации без настроек измерительных каналов и обработки сигналов.
ОБЛАСТИ ПРИМЕНЕНИЯ ЦИФРОВОГО ДАТЧИКА ZET 7151 VIBROMETER-CAN
  • Санитарно-экологический контроль вибрации;
  • Аттестация рабочих мест по условиям труда;
  • Измерение вибрационных характеристик машин;
  • Контроль вибрации зданий и строительных конструкций;
  • Научные исследования;
  • Измерение импульсных процессов.
Параметр Ед. измерения Значение
Измеряемый параметр

виброускорение,виброперемещение*

Стандартный набор фильтров

HP1, HP3, HP10, Vel1, Vel3, Vel10, VelMF, Dil1, Dil3, Dil10

Тип подключаемых датчиков

вибропреобразователь с зарядовым выходом

Диапазон измерений

пКл

1200

Шум

пКл

0,02

Частотный диапазон

1 - 4800

Тип разъёма для подключения датчика

SMA

Интерфейс передачи данных

CAN

Снятие АЧХ

есть

Проверка целостности чувствительного элемента

есть

Контроль питания

есть

Индикация перегрузки

есть

Защита по входам от электростатического разряда 4 кВ

есть

Защита по входам от превышения допустимого напряжения (ток не должен превышать 10 мА)

есть

Частота выдачи данных

Гц

12000, 8000, 4000, 2000, 1000, 500, если выдача не мгновенных значений - 10

Скорость обмена

бит/с

100, 200, 300, 600, 1000

Рабочий диапазон температур

°С

-40...+100

Питание устройства

В

от 9 до 24

Потребляемая мощность

Вт

0,6

Габаритные размеры

мм

65 x 34 x 14

Масса

г

35

*СКЗ, среднее, мин/макс значения
ИЗМЕРИТЕЛЬНАЯ СХЕМА

На базе цифровых датчиков ZET 7151 Vibrometer-CAN строятся распределенные измерительные сети. Для подключения измерительной сети к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7174. Количество датчиков подключаемых к модулю ZET 7174 не более 4 (требуется внешний блок питания). Для передачи данных по радиоканалу дополнительно используются модули ZET 7172. Программное обеспечение ZETLAB поддерживает подключение до 200 датчиков к одному компьютеру.

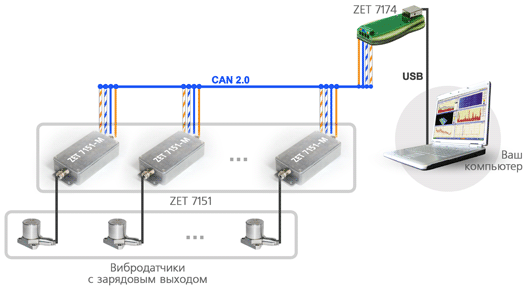

Структурная схема распределенной измерительной сети


Сделать заказ и запросить дополнительную информацию по ZET 7151 Вы можете здесь.
