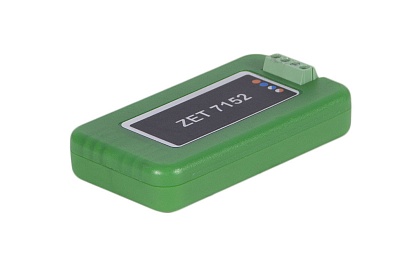

Цифровой 3d-акселерометр ZET 7152

ZET 7152

ОПИСАНИЕ:
  • датчик с цифровым выходом CAN

  • измеряемый параметр: линейное ускорение, виброускорение, виброскорость, виброперемещение

  • режим измерения: мгновенные значения, усредненные значения

  • тип первичного преобразователя: встроенный трехкомпонентный вибродатчик

ZET 7152 Vibrosensor3D-CAN представляет собой вибродатчик со встроенным трехкомпонентным чувствительным элементом, осуществляющим преобразование постоянной составляющей ускорения в цифровой код по трем взаимно перпендикулярным осям X, Y и Z. Значения виброскорости и виброперемещения вычисляются математически встроенным процессором. Расчёт усреднённого значения проводится как среднее для линейного ускорения и среднеквадратичное для всех остальных параметров. Структурная схема обработки данных в вибродатчике приведена ниже.

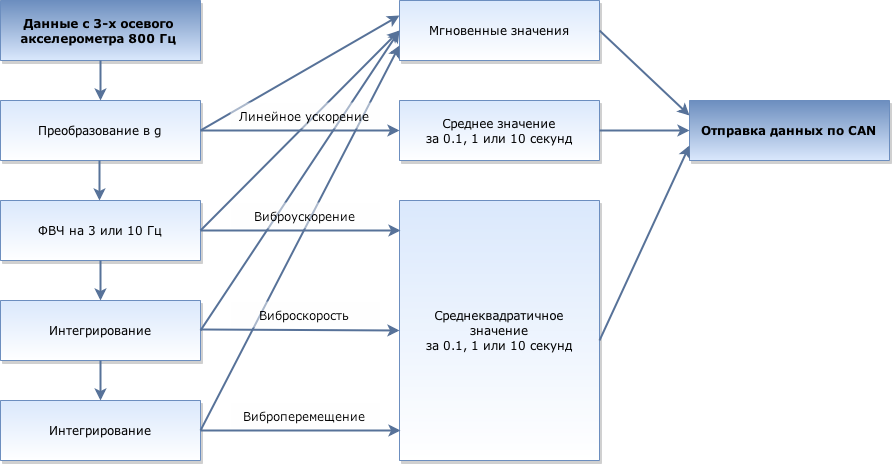

Структурная схема обработки данных


Структурная схема обработки данных

АЧХ в диапазоне частот 3...400 Гц


АЧХ ZET 7152 Vibrosensor3D-CAN в диапазоне частот 3...400 Гц

АЧХ в диапазоне частот от 10...400 Гц


АЧХ ZET 7152 Vibrosensor3D-485 в диапазоне частот 10...400 Гц

ПРЕИМУЩЕСТВА ЦИФРОВЫХ ДАТЧИКОВ ZET 7152
  • не требует настройки, характеристики сохраняются в памяти измерителя;
  • результаты измерений передаются в цифровом виде;
  • интерфейс передачи данных - CAN;
  • возможно расширение измерительного диапазона до 200 g (опция).
ОСОБЕННОСТИ

При установке ZET 7152 следует учитывать ориентацию его измерительных осей (приведена на корпусе цифрового датчика).

Параметр Ед. измерения Значение
Измеряемый параметр

линейное ускорение, виброускорение, виброскорость, виброперемещение

Линейное ускорение:

Полоса пропускания

Гц

от постоянного значения до 10

Диапазон измерений

g

-15...15
(-200 ... +200)*

Погрешность измерений

mg

±100
(±1000)*

Виброускорение:

Полоса пропускания

Гц

   3...400
10...400

Диапазон измерений

g

0,01...10

Погрешность измерений
в диапазоне от 3 Гц (10 Гц) до 160 Гц

%

3

Виброскорость**:

Полоса пропускания

Гц

   3...400
10...400

Диапазон измерений

мм/с

    1...1500
0,5...1500

Погрешность измерений

%

6

Виброперемещение**:

Полоса пропускания

Гц

   3...400
10...400

Диапазон измерений

мм

0,05...65
0,02...65

Погрешность измерений

%

10

Технические характеристики

Интерфейс передачи данных

CAN

Питание датчика

В

от 9 до 24

Потребляемая мощность

Вт

0,5

Рабочий диапазон температур

°С

-40...+100

Габаритные размеры

мм

65x34x14
(лабораторное исполнение)

180x65x30
(промышленное исполнение)

Масса

г

35
(лабораторное исполнение)

400
(промышленное исполнение)

* указывайте необходимое значение в комментарии к заказу

** взаимосвязь параметров вибрации
ПОСТРОЕНИЕ ИЗМЕРИТЕЛЬНОЙ СЕТИ

На базе датчиков и управляющих устройств серии ZETSENSOR строятся распределенные измерительные сети, автоматизированные комплексы, системы управления и регулирования. Для подключения измерительной сети к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7174. Количество подключаемых датчиков подключаемых к модулю ZET 7174 — не более 4 (используется внешний блок питания). Программное обеспечение ZETLAB поддерживает подключение до 200 датчиков к одному компьютеру.

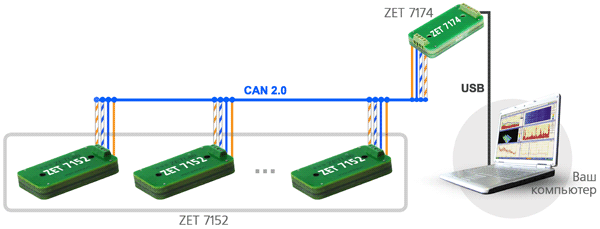

Схема многоканальной распределенной измерительной сети на базе 3D-вибродатчиков с интерфейсом CAN

СХЕМА ПОДКЛЮЧЕНИЯ ZET 7152 VIBROSENSOR3D-CAN К ИЗМЕРИТЕЛЬНОЙ СЕТИ

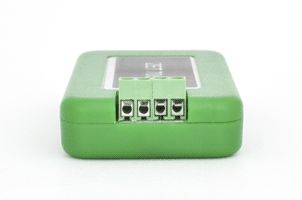

Цифровой вибродатчик, сторона подключения к измерительной сети


Сторона подключения к измерительной сети.



Схема подключения к измерительной сети.


Сделать заказ и запросить дополнительную информацию по ZET 7152 Вы можете здесь.
