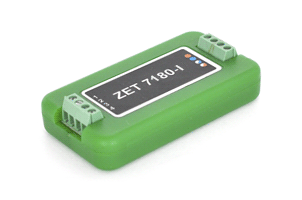

Измерительный модуль ZET 7180-I для датчиков с выходом 4-20 МА

ZET 7180-I

ОПИСАНИЕ:
  • тип первичного преобразователя: датчик с токовым выходом

  • измеряемый параметр: универсальный (давление, влажность, расход газа и т.д.)

  • передающий измеренные значения в цифровом виде по интерфейсу CAN

Измерительный модуль ZET 7180-I Meter-4-20-CAN совместно с датчиком с токовым выходом образуют цифровой датчик для измерения различных параметров. Первичный преобразователь (датчик с токовым выходом) осуществляет преобразование физической величины в электрический сигнал, измерительный модуль — оцифровывает этот сигнал и выдаёт значения измеряемой величины в цифровом виде. Результаты измерений передаются по интерфейсу CAN 2.0.

ПРЕИМУЩЕСТВА ЦИФРОВЫХ ДАТЧИКОВ
  • измерительный модуль устанавливается максимально близко к датчику (или встраивается в корпус датчика) и оцифровка сигнала осуществляется в непосредственной близости к чувствительному элементу, что снижает влияние помех на результат измерений;
  • настройки цифрового датчика сохраняются в памяти измерительного модуля, что позволяет приступать к измерениям сразу после подачи питания, без настроек измерительных каналов;
  • с выхода цифрового датчика выдаются готовые данные, т.е. значения измеряемой величины, поэтому дополнительной обработки данных не требуется;
  • для организации распределенных измерительных сетей на базе цифровых датчиков не потребуются дорогие кабели, поскольку передача данных осуществляется в цифровом виде.
Параметр Ед. измерения Значение
Измеряемый параметр

давление, влажность, расход газа и т.д.*

Частота выдачи данных

Гц

10,50,100,200,400

Интерфейс передачи данных

CAN

Типы подключаемых датчиков

мА

датчик с выходом 4-20; 0-20; 0-5

Питание для датчика

В

24

Максимальная относительная погрешность измерения

%

< 1

Защита по входам от электростатического разряда 4 кВ

есть

Защита по входам от превышения допустимого напряжения (ток не должен превышать 10 мА)

есть

Питание устройства

В

от 9 до 24

Потребляемая мощность

Вт

0,5

Габаритные размеры

мм

65 x 34 x 14

Масса

г

35

*определяется типом подключаемого датчика

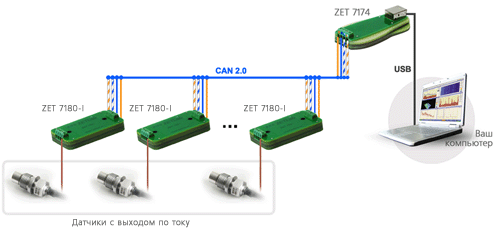

На базе цифровых датчиков строятся распределенные измерительные сети. Для подключения измерительной сети к системам ZETLAB и ZETVIEW используется преобразователь интерфейса.


Сделать заказ и запросить дополнительную информацию по ZET 7180-I Вы можете здесь.
