ПИД-регулятор ZET 7160-R

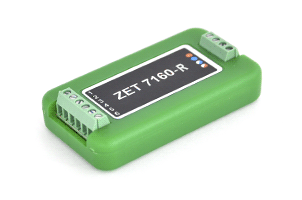

ZET 7160-R

ОПИСАНИЕ:
  • двухпозиционный регулятор с ОС, 0/5 В

  • одноканальный цифровой генератор с обратной связью

  • интерфейс CAN 2.0, протокол Modbus

Параметр Ед. измерения Значение
Количество каналов

4

Алгоритм регулирования

ПИД-регулятор

Регулируемый параметр

скважность или частота

Уровень сигнала

В

5

Частота дискретизации

МГц

5

Выходное питание

В

5

Интерфейс передачи данных

CAN 2.0

Питание устройства

В

от 9 до 24

Потребляемая мощность

Вт

0,5

Рабочий диапазон температур

°C

-40...+100

Габаритные размер

мм

65 х 34 х 14

Масса

г

35

ОСОБЕННОСТИ

ZET 7160?R Regulator-CAN - одноканальный цифровой генератор с обратной связью. Осуществляет ПИД-регулирование либо скважностью, либо частотой сигнала. Интерфейс подключения к системам измерения и управления - CAN 2.0. Подключение к системам ZETLAB и ZETVIEW осуществляется с помощью преобразователя интерфейсов ZET 7174. Управляющие модули также могут подключаться к любой системе по интерфейсу CAN.

СХЕМА ПОДКЛЮЧЕНИЯ К ИЗМЕРИТЕЛЬНОЙ СЕТИ

На рисунках ниже представлен внешний вид модуля ZET 7160-R Regulator-CAN со стороны подключения к измерительной сети и схема подключения к измерительной сети.


ZET 7160-R Regulator-CAN. Сторона подключения к измерительной сети.

ZET 7160-R Regulator-CAN. Схема подключения к измерительной сети.

Сделать заказ и запросить дополнительную информацию по ZET 7160-R Вы можете здесь.
