Преобразователь интерфейса ETHERNET/WI-FI ? CAN ZET 7176

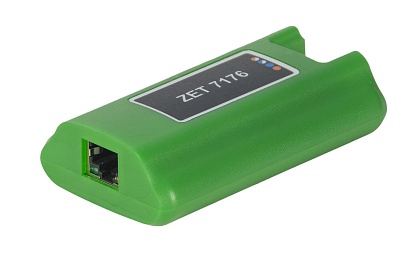

ZET 7176

ОПИСАНИЕ:
  • для подключения измерительных сетей на базе цифровых датчиков с интерфейсом CAN к ПК по сети Wi-Fi или Ethernet

  • позволяет без задержек исполнять команды и передавать большие объемы данных

«Датчики соединяются по CAN», «сбор показаний с датчиков через Ethernet или Wi-Fi» — обычно такие требования возникают при создании систем сбора данных.

Сейчас люди хотят принимать данные с датчиков и мониторить их работу с помощью интернета (даже мобильного устройства), спрос на дистанционный контроль существенно возрос. Такая возможность значительно упрощает жизнь, поскольку через интернет можно контролировать работу системы, которая находится на другом конце города, а может даже страны...

Преобразователь интерфейса Ethernet/Wi-Fi?CAN ZET 7176 предназначен для подключения измерительных сетей на базе цифровых датчиков с интерфейсом CAN к ПК по сети Wi-Fi или Ethernet. Пропускная способность сетей Wi-Fi или Ethernet позволяет без задержек исполнять команды и передавать большие объемы данных. С помощью совместного использования преобразователей интерфейса ZET7176 и ZET 7172 можно построить измерительные сети с интерфейсом передачи данных по радиоканалу.

Система сбора данных с применением наших датчиков довольна проста. Цифровые датчики, передающие результаты по интерфейсу CAN, подключаются к преобразователю интерфейса ZET 7176, который в свою очередь должен быть соединен с роутером, либо напрямую с ПК с помощью Ethernet кабеля. Дальше все предельно ясно, преобразователь интерфейса ZET 7176 собирает данные с цифровых датчиков по CAN и передает их на ПК по Wi-Fi или Ethernet.

СМЕННЫЙ НОСИТЕЛЬ ИНФОРМАЦИИ (ОПЦИЯ)

Опционно модуль ZET 7176 может комплектоваться microSD картой для записи сигналов в автономном режиме для последующей обработки. При отсутствии подключения модуля ZET7176 к ПК осуществляется запись потока данных с CAN на microSD карту. Наличие подключения модуля ZET7176 к ПК определяется по питанию на шине Ethernet. В случае, когда нужна фактическая дата измерений в комплект поставки должен входить модуль ZET 7175.

Модули ZETSENSOR могут работать параллельно с модулями АЦП/ЦАП ZET 2XX и анализаторами спектра ZET 0XX. В этом случае все каналы объединяются и создают общее поле измерительных каналов.

Для защиты измерительных сетей на базе цифровых датчиков ZETSENSOR с интерфейсом RS-485 используются устройства серии DTB.

В пакете ZETLAB имеются драйвера для модулей ZET 7176. Сервер данных ZETLAB автоматически определяет наличие устройств на линии CAN, считывает название измерительного канала, единицу измерения, верхний и нижний диапазон допустимых значений параметров и в непрерывном режиме считывает данные измерительного канала и формирует непрерывный синхронизированный канал в среде ZETLAB. Сервер данных ZETLAB сканирует линию по всем доступным адресам и в случае появления нового устройства динамически подключает новый канал в систему. При обнаружении нового устройства ZET 7176 сервер данных ZETLAB также подключает все каналы на ходу. Таким образом линию можно обслуживать не прерывая процесс работы по другим каналам, т.е. система допускает "горячую" замену элементов.

Параметр Ед. измерения Значение
Интерфейс подключения к ПК

Ethernet 100 Мбит/с

Преобразование интерфейсов

Ethernet/Wi-Fi в CAN

Максимальное количество одновременно подключаемых модулей
(Фактически возможное число подключаемых модулей зависит отзагрузки канала передачи данных)

8

Суммарная частота потоковых данных по всем нодам

сэмпл/с

до 6000

Питание подключаемых интеллектуальных датчиков

внешнее

Питание устройства

В

от 9 до 24

Потребляемый ток при напряжении 12 В

мА

до 100

Габаритные размеры

мм

84 x 45 x 14

Рабочий диапазон температур

°C

-40 ... +100

Запись данных на microSD карту в отсутствие подключения к ПК

опция

Пропускная способность сохранения данных с каждого CAN-устройства

кБайт/с

до 10

Скорость чтения данных с microSD карты на ПК

кБайт/с

не ниже 500

Файловая система

FAT32

Поддерживаемые microSD

SD и SDHC объемом до 32 Гб

Возможность кольцевой записи

есть

Масса

г

35

СХЕМА ПОДКЛЮЧЕНИЯ ПРЕОБРАЗОВАТЕЛЯ ИНТЕРФЕЙСА ZET 7176 К ИЗМЕРИТЕЛЬНОЙ СЕТИ

Маркировка жил кабеля и схема подключения к измерительной сети приведены в таблице и на рисунке ниже.

Номер контакта

Обозначение

Цвет проводника кабеля

1

"+" (9...24) В

оранжевый

2

CAN 2.0 линия "А"

синий

3

CAN 2.0 линия "В"

бело-синий

4

"-" (9...24) В

бело-оранжевый

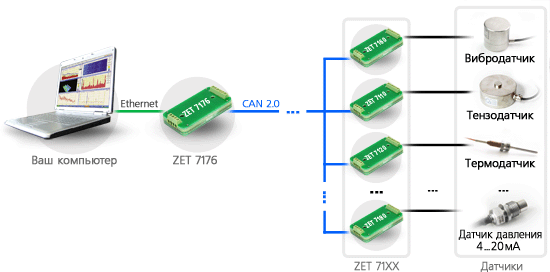

Схема подключения к измерительной сети
