Преобразователь интерфейса CAN ? Радиоканал


Продукция > Функциональная аппаратура > Преобразователь интерфейса CAN ? Радиоканал

Преобразователь интерфейса CAN ? Радиоканал

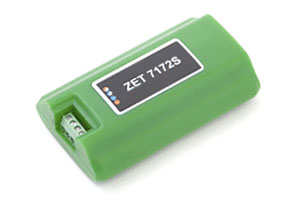

ZET 7172S

ОПИСАНИЕ:
  • для построения измерительных сетей на базе цифровых датчиков с передачей данных по радиоканалу

  • для передачи данных с цифровых датчиков в программы ZETLAB SENSOR

Ниже представлена структурная схема измерительной сети на базе цифровых датчиков с передачей данных по радиоканалу. Подключение измерительной сети к ПК осуществляется с помощью преобразователя интерфейсов ZET 7174.

ОСОБЕННОСТИ

Предназначен для организации беспроводного доступа к фрагменту измерительной линии с использованием радиоканала.

Работа радиоканала обеспечивается только совместно с модулем ZET7172M который должен быть расположен в начале фрагмента измерительной линии идущей от преобразователя интерфейса, а модуль ZET7172S в начале фрагмента измерительной линии, расположенной за сегментом измерительной линии организованным по радиоканалу.

Параметр Ед. измерения Значение
Преобразование интерфейсов

CAN в радиоканал

Радиус действия

м

10

Скорость передачи данных

отсчетов/с

600

Протокол обмена

ZigBee

Частота обмена

ГГц

2,4

Потребляемая мощность

Вт

1

Мощность излучения

мВт

1

Максимальное количество подключаемых цифровых датчиков к сегменту измерительной сети расположенному за радиоканалом

20

Рабочий диапазон температур

°C

-40...+100

Габаритные размеры

мм

65 х 34 х 14

СХЕМА ПОДКЛЮЧЕНИЯ К ИЗМЕРИТЕЛЬНОЙ СЕТИ

ZET 7172S. Схема подключения к измерительной сети


Сделать заказ и запросить дополнительную информацию по Преобразователь интерфейса CAN ? Радиоканал Вы можете здесь.
