Акселерометр ВС 110

ВС 110

ОПИСАНИЕ:
  • акселерометры общего назначения со встроенной электроникой;

  • чувствительность 100 мВ/g;

  • частотный диапазон: 0,5 - 10000 Гц;

  • технология опроса датчиков TEDS

Акселерометры ВС 110 со встроенной электроникой стандарта ICP применяются для измерения вибрационного и ударного ускорения в диагностических системах и при лабораторных исследованиях в условиях сильных электромагнитных полей.

ЭЛЕКТРИЧЕСКАЯ СХЕМА АКСЕЛЕРОМЕТРА ВС 110
Электрическая схема акселерометра ВС 110

ОСОБЕННОСТИ

Из особенностей можно выделить сочетание высоких значений осевой чувствительности, собственной частоты и ударной стойкости, встроенный предусилитель и низкий уровень собственного шума.

Акселерометр ВС 110 поддерживает технологию опроса датчиков TEDS (Transducer Electronic Data Sheet - Электронные Таблицы Данных Датчиков), что позволяет анализатору спектра автоматически определять тип датчика и его чувствительность, в соответствии со стандартом IEEE P1451.4

Тип акселерометров пьезоэлектрических ВС 110 зарегистрирован в Государственном реестре средств измерений (свидетельство об утверждении типа).

Параметр Ед. измерения Значение
Чувствительность

100 мВ/g

Частотный диапазон

Гц

0,5 - 10000

Относительная поперечная чувствительность

%

< 5

Амплитудный диапазон

g

± 50

Собственные шумы, СКЗ

mg

< 0,5

Температурный диапазон

°С

-40 ... +70

Напряжение питания

В

+ 18...30

Ток питания

мА

3

Уровень постоянного напряжения на выходе

В

10...13

Выходное сопротивление

Ом

< 500

Материал корпуса

нержавеющая сталь

Тип соединителя

SMA

Поставляемые принадлежности

кабель, шпилька

Кабель (длина кабеля определяется при заказе, стандартная 2 м)

SMA-BNC, 2 м

Масса

г

30

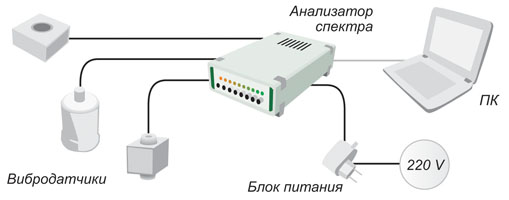

СХЕМА ПОДКЛЮЧЕНИЯ АКСЕЛЕРОМЕТРА ВС 110 К АНАЛИЗАТОРУ СПЕКТРА

Встроенный предусилитель стандарта ICP/IEPE позволяет напрямую подключать акселерометр ВС 110 к анализаторам спектра ZET 017.

Схема подключения акселерометра ВС 110 к анализатору спектра ZET 017


Сделать заказ и запросить дополнительную информацию по ВС 110 Вы можете здесь.
