ВС 111


Продукция > Функциональная аппаратура > ВС 111

Акселерометр ВС 111 (вывод сверху)

ВС 111 (вывод сверху)

ОПИСАНИЕ:
  • акселерометры общего назначения со встроенной электроникой;

  • чувствительность 10 мВ/g;

  • частотный диапазон: 1 - 15000 Гц.

Акселерометры пьезоэлектрическиеВС 111предназначены для измерения параметров вибраций (виброускорения) на движущихся частях машин и механизмов, а также для спектрально-корреляционного анализа вибраций.
Область применения – автоматизированные измерительные системы технической диагностики машинного оборудования, лабораторные исследования и контроль по санитарным нормам и правилам. ЭЛЕКТРИЧЕСКАЯ СХЕМА АКСЕЛЕРОМЕТРА ВС 111

ОСОБЕННОСТИ

Акселерометры пьезоэлектрические ВС 111 внесены в реестр средств измерений под № 46132-10.

Акселерометр ВС 111 выпускается в двух исполнениях:
- с  выводом сверху, разъем SMA, в комплект поставки входит кабель SMA-BNC, стандартная длина 2 м.
- с выводом сбоку с неразъёмным кабелем 2 м, тип разъема кабеля - BNC.

Уточняйте в комментариях к заказу

Параметр Ед. измерения Значение
Чувствительность

10 мВ/g

Частотный диапазон

Гц

1 - 15000

Относительная поперечная чувствительность

%

< 5

Амплитудный диапазон

g

± 500

Собственные шумы, СКЗ

mg

< 5

Температурный диапазон

°С

-40 ... +70

Напряжение питания

В

+18...30

Ток питания

мА

3

Уровень постоянного напряжения на выходе

В

8...12

Выходное сопротивление

Ом

< 500

Материал корпуса

нержавеющая сталь

Тип соединителя

SMA

Поставляемые принадлежности

Кабель, шпилька

Кабель (длина кабеля определяется при заказе, стандартная 2 м)

SMA–BNC, 2 м

Масса

г

30

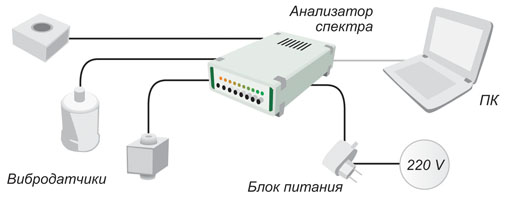

СХЕМА ПОДКЛЮЧЕНИЯ АКСЕЛЕРОМЕТРА ВС 111 К АНАЛИЗАТОРУ СПЕКТРА

Встроенный предусилитель стандарта ICP позволяет напрямую подключать акселерометр ВС 111 к анализаторам спектра ZET 017.



Сделать заказ и запросить дополнительную информацию по ВС 111 Вы можете здесь.
