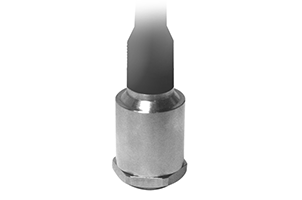

Акселерометр АV01-01

АV01-01

ОПИСАНИЕ:
  • преобразователь виброскорости с выходом по напряжению;

  • взрывозащищенное исполнение;

  • чувствительность 4,1 мВ/мм/с.

Преобразователи виброскорости с выходом по напряжению AV01-01 предназначены для измерения виброскорости в составе стационарных вибродиагностических систем.

Встроенный электронный усилитель-преобразователь обеспечивает преобразование сигнала с пьезоэлектрического элемента в низкоомный сигнал напряжения, пропорциональный виброскорости.

 ЭЛЕКТРИЧЕСКАЯ СХЕМА АКСЕЛЕРОМЕТРА АV01-01

ОСОБЕННОСТИ
  • Электрическая изоляция пьезоэлемента и встроенного усилителя-преобразователя от корпуса исключает влияние на результаты измерений заземляющих контурных токов;
  • Прочная конструкция, герметичный корпус и неразъемный бронированный кабель;
  • Стабильность характеристик и надёжность в процессе эксплуатации.
  • Параметр Ед. измерения Значение
    Чувствительность

    4,1 мВ/мм/с

    Частотный диапазон

    Гц

    50 - 5000

    Собственная частота в закрепленном состоянии

    кГц

    > 25

    Относительная поперечная чувствительность

    %

    < 5

    Максимальный удар (пиковое значение)

    g

    ± 500

    Уровень шума, СКЗ

    мм/с

    0,05

    Диапазон измеряемых скоростей

    мм/с

    0,1 - 1000

    Ток питания

    мА

    3,6 - 20

    Напряжение питания

    В

    18 - 30

    Максимальное выходное напряжение

    В

    ± 5

    Уровень постоянного напряжения на выходе

    В

    9 - 13

    Температурный диапазон

    °С

    -40 ... +125

    Материал корпуса

    нержавеющая сталь

    Кабель (встроенный)

    м

    2

    Защита кабеля

    металлорукав

    Масса

    г

    70 - без кабеля

    ГАБАРИТЫ АКСЕЛЕРОМЕТРА АV01-01
    av01 (1).gif


    Сделать заказ и запросить дополнительную информацию по АV01-01 Вы можете здесь.
