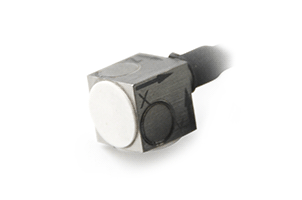

Акселерометр АР20
-
трехкомпонентный акселерометр;
-
широкий диапазон рабочих температур;
-
чувствительность 2 пКл/g;
-
вибродатчик с зарядовым выходом.
Миниатюрный трехкомпонентный акселерометр АР20 предназначен для одновременного измерения трех взаимоперпендикулярных составляющих пространственного вибрационного и ударного ускорения.

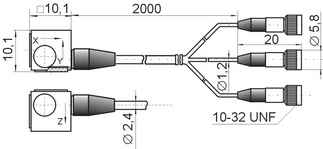

ЭЛЕКТРИЧЕСКАЯ СХЕМА АКСЕЛЕРОМЕТРА АР20
ОСОБЕННОСТИ
Акселерометры АР20 зарегистрированы в Государственном реестре средств измерений под № 41232-09
- Конструкция с тремя сдвиговыми чувствительными элементами;
- Неразъемный трехжильный антивибрационный кабель;
- Сочетание миниатюрности и приемлемой чувствительности;
- Непосредственное подключение к анализаторам спектра ZET 017 через усилители заряда или ZET 440.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Чувствительность |
|
2 пКл/g |
| Частотный диапазон |
Гц |
0,5 - 18000 |
| Амплитудный диапазон |
g |
± 5000 |
| Относительная поперечная чувствительность |
% |
< 5 |
| Максимальный удар (пиковое значение) |
g |
± 10 000 |
| Температурный диапазон |
°С |
-60 ... +150 |
| Собственная частота в закрепленном состоянии |
кГц |
> 50 |
| Деформационная чувствительность |
g х м/мкм |
< 0,005 |
| Электрическая емкость |
пФ |
600 - 900 |
| Сопротивление изоляции в нормальных условиях |
МОм |
> 10 000 |
| Масса |
г |
5 |
| Масса с кабелем |
г |
8 |
| Материал корпуса |
определяется при заказе |
титановый сплав / нержавеющая сталь |
| Кабель (определяется при заказе, встроенный 2 м) |
м |
2 |
Сделать заказ и запросить дополнительную информацию по АР20 Вы можете здесь.
