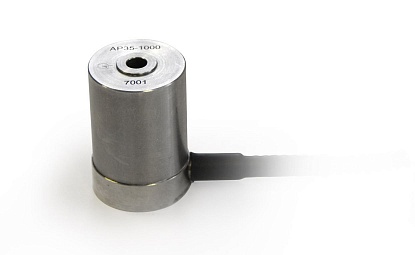

Акселерометр АР35

АР35

ОПИСАНИЕ:
  • промышленный акселерометры со встроенной электроникой;

  • чувствительность 10-100 мВ/g;

  • взрывозащищенное исполнение.

Промышленные акселерометры со встроенной электроникой АР35 предназначен для измерения вибрационного и ударного ускорения в диагностических системах и при лабораторных исследованиях в условиях сильных электромагнитных полей.

ЭЛЕКТРИЧЕСКАЯ СХЕМА ПРОМЫШЛЕННОГО АКСЕЛЕРОМЕТРА АР35 С МЕТАЛЛОРУКАВОМ





ЭЛЕКТРИЧЕСКАЯ СХЕМА ПРОМЫШЛЕННОГО АКСЕЛЕРОМЕТРА АР35 БЕЗ МЕТАЛЛОРУКАВА





ОСОБЕННОСТИ

Вибропреобразователи АР35 зарегистрированы в реестре средств измерений РФ под № 22565-07.

  • Акселерометры АР35 имеют 4 варианта исполнения: АР35-10, АР35-30, АР35-50, АР35-100;
  • Электрическая изоляция чувствительного элемента и встроенного усилителя от корпуса;
  • Сочетание высоких значений осевой чувствительности, собственной частоты и ударной стойкости;
  • Низкая чувствительность к электромагнитным полям;
  • Встроенный предусилитель стандарта ICP;
  • Низкий уровень собственного шума;
  • Взрывозащищенное исполнение Exib II СТ4;
  • Возможность непосредственного подключения к анализатору спектра ZET 017.
  • Параметр Ед. измерения Значение
    Чувствительность

    10, 30, 50,100 мВ/g

    Чувствительность зависит от варианта исполнения

    Относительная поперечная чувствительность

    %

    < 5

    Частотный диапазон

    Гц

    0,5 - 11000

    Амплитудный диапазон

    g

    ±50,±100,±160,±480

    Амплитудный диапазон зависит от варианта исполнения

    Максимальный удар (пиковое значение)

    g

    ± 500

    Напряжение питания (в зависимости от варианта исполнения)

    В

    15 - 30 / 18 - 30

    Уровень постоянного напряжения на выходе ( в зависимости от варианта исполнения)

    В

    8 - 11 / 11 - 13

    Температурный диапазон

    °С

    -40 ... +125

    Материал корпуса

    нержавеющая сталь

    Кабель (длина кабеля определяется при заказе, встроенный 2 м, в металлорукаве)

    м

    2

    Тип соединителя (определяется при заказе)

    2РМД18КПН4Г5В1

    Масса

    г

    39

    СХЕМА ПОДКЛЮЧЕНИЯ АКСЕЛЕРОМЕТРА АР35 К АНАЛИЗАТОРУ СПЕКТРА

    Встроенный предусилитель стандарта ICP позволяет напрямую подключать датчики АР35 к анализаторам спектра ZET 017.

    Программное обеспечение ZETLАВ, поставляемое с анализаторами спектра, позволяет сразу же увидеть все необходимые параметры сигнала, вести запись сигналов, а также создавать автоматизированные системы измерений.


    ГАБАРИТЫ АКСЕЛЕРОМЕТРА АР35 С МЕТАЛЛОРУКАВОМ




     ГАБАРИТЫ АКСЕЛЕРОМЕТРА АР35 БЕЗ МЕТАЛЛОРУКАВА


    Сделать заказ и запросить дополнительную информацию по АР35 Вы можете здесь.
