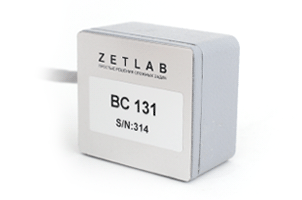

Сейсмоприемник ВС 131

ВС 131

ОПИСАНИЕ:
  • легкий и компактный сейсмоприемник;

  • простое и надежное крепление на трубы любого диаметра;

  • чувствительность 25 000 мВ/g;

  • частотный диапазон от 0,1 до 400 Гц;

Сейсмоприемники ВС 131 предназначены для обнаружения утечек на трубах большого диаметра.

Датчики обнаружения утечек ВС 131 — компактные сейсмоприемники, имеющие в основании корпуса магниты для быстрого и надежного крепления к трубам. Герметичны, допускают установку под водой и в водонасыщенном грунте.

ПРЕИМУЩЕСТВА ДАТЧИКОВ ВС 131
  • Высокая чувствительность,
  • Удобное крепление с помощью прямоугольных магнитов на основании,
  • Возможность использования в водонасыщенном грунте,
  • Встроенный усилитель ICP позволяет напрямую подключать сейсмоприемники к анализаторам спектра.
Параметр Ед. измерения Значение
Назначение

обнаружение утечек

Чувствительность

25000 мВ/g

Относительная поперечная чувствительность

%

< 5

Амплитудный диапазон

g

±0,4

Максимальный удар

g

±10

Коэффициент влияния магнитного поля 10 А/м, не более

g

2*10-5

Частотный диапазон

Гц

0,1...400

Собственная частота

кГц

>20

Собственные шумы, СКЗ (1 Гц…3 кГц)

g

<0,0003

Выходное сопротивление

Ом

<500

Температурный диапазон

°С

-40…+125

Напряжение питания ICP

В

+18...30

Ток питания

мА

3

Уровень постоянного напряжения на выходе

В

10...13

Время установления рабочего режима

с

10

Материал корпуса

алюминий

Масса

кг

0,2

Кабель, стандартное исполнение*

м

2

Разъём, стандартное исполнение*

без разъёма

* о необходимости увеличения длины кабеля или выполнения кабеля с разъёмом, указывать в комментарии к заказу

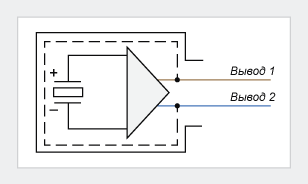

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДАТЧИКА ВС 131

Корпус сейсмодатчиков ВС 131 изолирован от электрической схемы с одновременной экранировкой. Т.к. выход датчика ВС 131 низкоомный, возможно применение неэкранированного двужильного кабеля.  Прибор работоспособен при любой полярности питания.

Встроенный усилитель стандарта ICP позволяет напрямую подключать датчики обнаружения утечек ВС 131 к анализаторам спектра ZET 017-U8 и ZET 017-U2. Питание датчика при таком подключении осуществляется от анализатора спектра, а входящее в комплект поставки ZET 017 программное обеспечение ZETLAB ANALIZ включает сотни виртуальных приборов, в т.ч. программу корреляционного анализа, взаимного спектрального анализа сигналов, программу фильтрации и др.

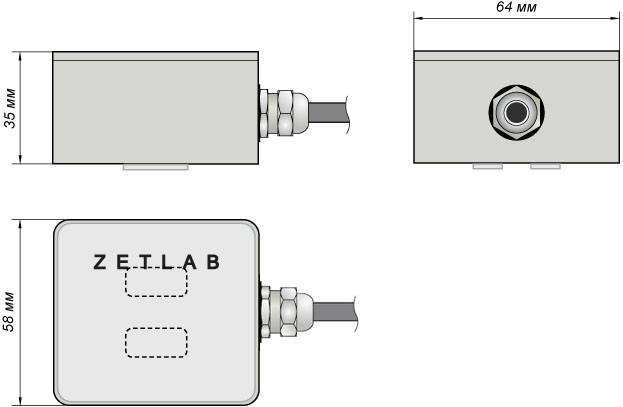

ГАБАРИТЫ СЕЙСМОПРИЕМНИКА ВС 131

Габариты сейсмодатчика ВС 131


Сделать заказ и запросить дополнительную информацию по ВС 131 Вы можете здесь.
