БПРС блок питания и разветвления сигналов

БПРС блок питания и разветвления сигналов

БПРС предназначен для разветвления токового сигнала 4-20мА на два гальванически развязанных сигнала 4-20мА. Дополнительно позволяет запитывать стабилизированным напряжением постоянного тока электронные приборы

Областью применения БПРС являются системы управления, регулирования, защитной автоматики, в том числе для газовых котельных.

Блок питания и разветвления сигналов предназначен для:

  • Разветвления токового сигнала 4-20мА на два гальванически развязанных сигнала 4-20мА.
  • Обеспечения стабилизированным напряжением постоянного тока электронных приборов, в том числе, АДР, АДН, АДИ, АДП, АДК, АДО, АДУ;
  • Сопряжение двух низковольтных слаботочных дискретных выходов приборов автоматики (в том числе АДР, АДН, АДИ, АДП, АДК, АДО, АДУ) с силовой автоматикой и системами управления, работающих при напряжении ~220В;

Технические характеристики

Параметр значение
Напряжение питания, В 170…270
Частота, Гц 50 (+-1%)
Ток потребления, А 0,015
Выходное напряжение, В 24
Нестабильность выходного напряжения, мВ, не более 4
Среднее значение температурного коэффициента (ТК) dV/dT, мВ/град. С -1.5
Выходной ток источника питания, мВ, не более 75
Нагрузка контактов реле:
>> Максимальная (активная) 6А 240VAC/28VDC
>> Максимальная (индуктивная)* 1А 240VAC
>> Максимальная (индуктивная)** 0,3А 240VAC
>> Минимальная нагрузка контактов реле 100 мА 5VDC
>> Количество срабатываний (с нагрузкой), циклов 100 000
>> Механическое (без нагрузки), циклов 5 000 000
Напряжение изоляции
Между незамкнутыми контактами реле 750 VAC
Между контактами реле и выходным напряжением БПРС 1500 VAC
Входной сигнал токовой петли 4-20мА
Выходной сигнал токовой петли 4-20мА

*Примечание: при периоде переключения не менее 10 сек.
**Примечание: при периоде переключения не менее 2 сек.

Конструкция

БПРС-24.1 изготавливается в корпусе, предназначенном для монтажа на рейку DIN35;

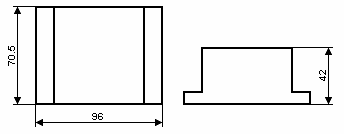

Габаритные размеры - 70.5x42x96 мм

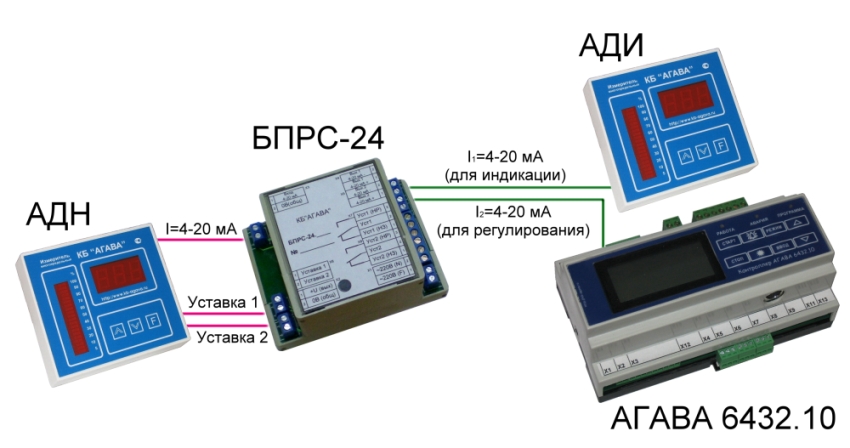

Схема применения БПРС

Схема применения БПРС


Сделать заказ и запросить дополнительную информацию по БПРС Вы можете здесь.
