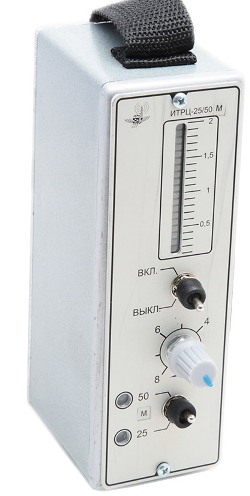

Индикатор тока рельсовых цепей ИТРЦ-25/50М

ИТРЦ-25/50М

ИТРЦ-25/50М. Назначение

ИТРЦ-25/50М(индикатор тока рельсовых цепей) предназначен для индикации частоты сигнального тока в рельсовой линии и относительной оценки изменения уровня сигнального тока на выбранной частоте(25 или 50 Гц) в рельсовой линии индикации намагниченности (магнитной индукции) рельсовых стыков.

 ИТРЦ-25/50М применяется для определения причин нарушения нормальной работы рельсовых цепей железных дорог индуктивным методом.

 ИТРЦ-25/50М. Основные параметры индикатора

Частота входного сигнала, Гц

  Затухание, не менее, дБ

Диапазоны сигнальных токов в рельсовой линии, А

на частоте соседнего канала

на частоте гармоник тягового тока

усиление

минимальное

усиление

максимальное

25±0,25

31

-

0,8-4,0

0,2-2,0

50±0,5

31

-

0,8-4,0

0,2-2,0

- оценка намагниченности в диапазоне: 0...20 мТл

Рабочие условия примененияИТРЦ-25/50М

-температура окружающего воздуха от минус 30 до 40ºС;

-относительная влажность до 98% при температуре 25ºС;

 ПитаниеИТРЦ-25/50М осуществляется от автономного источника постоянного тока.

 Напряжение  питания 6 - 9 В, ток потребления не более 20 мА.

 Масса  ИТРЦ-25/50М не более 0,7  кг.

 Габаритные размерыИТРЦ-25/50М: 155 х 52 х 120 мм.

Достоинства ИТРЦ-25/50М  перед аналогичными приборами других производителей:

 - мгновеннгая индикация частоты сигнального тока;

 - высокая помехозащищенность;

 - безынерционность при индикации (измерении) тока в рельсовой цепи;

 - ударопрочный корпус.

Заменяет снятый с производства индикатор ИРЦ-25/50
