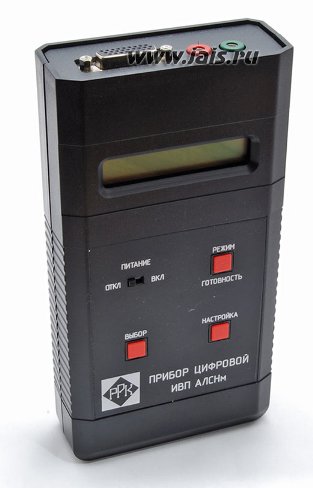

Измеритель временных параметров кодов ИВП-АЛСН м-И

ИВП-АЛСНм-И

ИВП-АЛСН м-И.  Назначение

 Прибор предназначен для проведения измерений при эксплуатации и ремонте устройств железнодорожной автоматики и телемеханики в цеховых и полевых условиях.

ИВП-АЛСН м-И. Функциональные возможности

 Прибор обеспечивает измерение и индикацию временных параметров кодовых сигналов АЛСН в виде:
- периодически замыкающихся и размыкающихся свободных контактов КПТ и кодовых реле;
- импульсов напряжения постоянного тока положительной полярности на обмотках реле, питаемых постоянным током, контактах реле;
- импульсов напряжения переменного тока (в рельсовых цепях, на приёмных катушках локомотива, на обмотках реле, питаемых переменным током и т.п.);
- импульсов переменного тока частотой 25 Гц, 50 Гц и 75 Гц, протекающих по рельсам.

 Прибор обеспечивает измерение и индикацию интервала времени между двумя сигналами «Пуск» и «Стоп», в том числе времени замедления сигнальных и других реле на отпадание якоря, в виде:
- появления и/или пропадания напряжения переменного тока частотой 50 Гц;
- появления и/или пропадания напряжения постоянного тока положительной и/или отрицательной полярности;
- замыкающихся и/или размыкающихся свободных контактов реле.

Прибор обеспечивает измерение интервала времени с любыми комбинациями всех вышеуказанных видов сигналов «Пуск» и «Стоп».

Прибор обеспечивает :
обнаружение и индикацию наличия несущей частоты 174,38 Гц сигналов АЛС-ЕН;
декодирование и индикацию типа кода сигналов АЛС-ЕН с двукратной фазоразностной модуляцией, модулируемых по первому и второму подканалам шестнадцатью кодовыми комбинациями в виде модифицированного кода Бауэра

Прибор обеспечивает декодирование типа кода сигналов АЛС-ЕН контактным способом и с помощью внешнего индуктивного датчика и индикацию показателей движения по декодированным сигналам АЛС-ЕН.

 Прибор предназначен для эксплуатации при температуре окружающего воздуха: от минус 20 ° С до + 40 ° С.

ИВП-АЛСН м-И.  Основные технические характеристики

Диапазон измерения временных параметров кодовых сигналов АЛСН: 60 мс – 1999 мс.
Диапазон рабочих значений амплитуды импульсов кодовых сигналов АЛСН напряжения постоянного тока положительной полярности: 3 В – 100 В.

Диапазон действующих рабочих значений напряжения импульсов кодовых сигналов АЛСН напряжения переменного тока частотой 25 Гц, 50 Гц и 75 Гц: от 0,2 В до 240 В.

Диапазон действующих рабочих значений силы тока импульсов переменного тока кодового сигнала АЛСН при измерениях с использованием индуктивного датчика:
- от 0,5 А до 2 А при частоте 25 Гц и 75 Гц;
- от 0,5 А до 15 А при частоте 50 Гц.

Предел допускаемой основной погрешности измерения длительности элементов кодового сигнала АЛСН не превышает:
- при измерении временных параметров кодовых сигналов АЛСН на свободных контактах реле и обмотках реле в режиме импульсов напряжения постоянного тока ± 2 мс;
- при измерении временных параметров кодовых сигналов АЛСН на элементах рельсовых цепей в режиме импульсов напряжения переменного тока при частоте сигнального тока 50 Гц и 75 Гц ± 5 мс;
- при измерении временных параметров кодовых сигналов АЛСН на элементах рельсовых цепей в режиме импульсов напряжения переменного тока при частоте сигнального тока 25 Гц ± 10 мс;
- при измерении временных параметров кодовых сигналов АЛСН индуктивным методом при частоте сигнального тока 75 Гц ± 8 мс;
- при измерении временных параметров кодовых сигналов АЛСН индуктивным методом при частоте сигнального тока 25 Гц и 50 Гц ± 12 мс;

Входное сопротивление прибора по входу измерения кодовых сигналов АЛСН, не менее: 300 кОм.

Прибор имеет два режима измерения кодовых сигналов АЛСН:
- режим непосредственного измерения;
- режим измерения с усреднением.

Диапазон значений измеряемого интервала времени между двумя сигналами «Пуск» и «Стоп»: от 20 мс до 10 с.

Диапазон действующего значения напряжения переменного тока частотой 50 Гц сигналов «Пуск» и «Стоп»: от 3 В до 220 В.

Диапазон действующего значения напряжения постоянного тока сигналов «Пуск» и «Стоп»: от ± 3 В до ± 220 В (любой полярности).

Предел допускаемой основной погрешности измерения интервала времени не превышает: ± 10 мс.

Входное сопротивление прибора по входу сигнала «Пуск» и входное сопротивление по входу сигнала «Стоп», не менее: 300 кОм.

Активное сопротивление между входами сигналов «Пуск» и входами сигнала «Стоп» (уровень гальванической развязки), не менее: 100 МОм.

Прибор обеспечивает декодирование и индикацию типов кодов сигналов АЛС-ЕН при значениях частоты несущего сигнала (174,38 ± 0,2) Гц.

Прибор обеспечивает индикацию служебной информации (показателей движения) по декодированным сигналам АЛС-ЕН.

Прибор обеспечивает обнаружение несущей частоты сигнала АЛС-ЕН при значениях частоты (174,38 ± 6) Гц.

Диапазон напряжений входного сигнала АЛС-ЕН –от 1 В до 150 В.

Вид входного сигнала АЛС-ЕН – синусоидальный или типа «меандр».

Входное сопротивление прибора в режиме контроля сигналов АЛС-ЕН, не менее 300 кОм.

Прибор обеспечивает индикацию на дисплее:
- поступления входного сигнала;
- настройки прибора на вид входного сигнала;
- наименования измеряемого элемента кода и периода кодового сигнала АЛСН;
- измеренного значения элемента кодового сигнала АЛСН;
- включения режима измерения кодового сигнала АЛСН с усреднением;
- переход состояния сигналов «Пуск» и «Стоп»;
- измеренного значения интервала времени;
- типа кода сигнала АЛС-ЕН;
- показателей движения по декодированным сигналам АЛС-ЕН;
- подключения внешнего индуктивного датчика;
- снижения напряжения автономного источника питания до минимально допускаемого значения.

Прибор обеспечивает звуковую индикацию прохождения измеряемых и контролируемых сигналов, а также изменения режимов работы прибора.

Прибор допускает непрерывную работу в нормальных условиях в течение восьми часов с сохранением своих технических характеристик.

Время установления рабочего режима прибора с момента включения питания, не более 10 с.

Время измерения временных параметров кодовых сигналов АЛСН с момента подачи сигнала, не более 10 с.

Прибор обеспечивает измерение временных параметров кодовых сигналов АЛСН в виде импульсов напряжения переменного тока по уровню 0,5.

Прибор обеспечивает свои технические характеристики при питании его от четырёх гальванических элементов с напряжением каждого элемента от 0,8 В до 1,5 В.

Ток потребления при номинальном напряжении каждого элемента питания 1,5 В, не более 10 мА.

 Масса прибора, не более: 0,5 кг.

Габаритные размеры прибора: 200 x 100 x 50 мм.

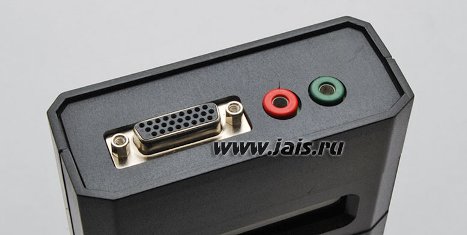

ИВП-АЛСНм-И

ИВП-АЛСН. Модификации

Прибор производится в двух исполнениях:
- с датчиками индуктивными – исполнение ИВП-АЛСНм-И.
- без датчиков индуктивных – исполнение ИВП-АЛСНм-И.

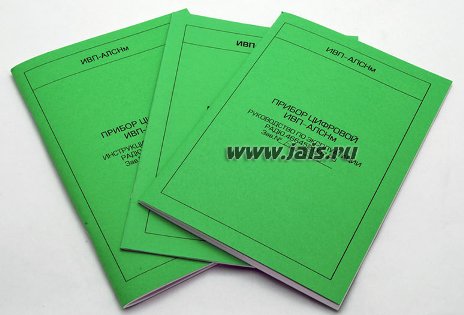

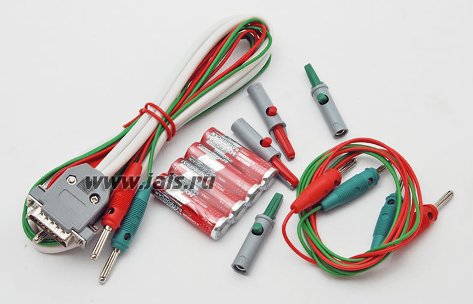

ИВП-АЛСНм-И. Комплектность

ИВП-АЛСНм-И

ИВП-АЛСНм-И
