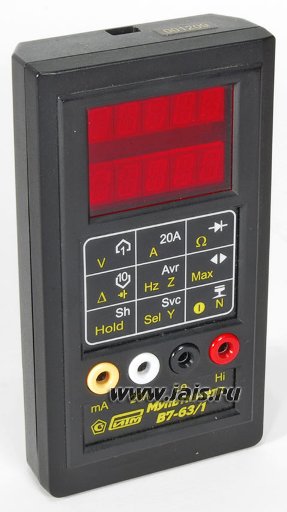

Мультиметр В7-63/2

В7-63/2

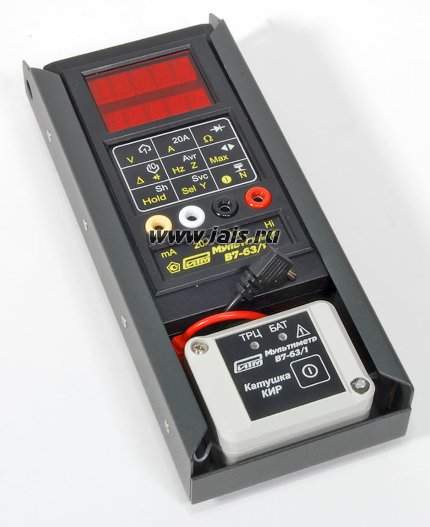

Мультиметры В7-63/1 и В7-63/2 предназначены для замены мультиметра В7-63 и преобразователя тока А9-1. Отличаются улучшенными параметрами мультиметра (расширяется диапазон измерений, повышенной точностью, быстродействием меньшими габаритами). Приборы обеспечивают измерение напряжения и силы постоянного тока, среднеквадратического значения (СКЗ) напряжения и силы сигналов переменного тока несинусоидальной формы, среднеквадратического значения суммы постоянной и переменной составляющей, сопротивления, частоты, «прозвонки» электрической цепи. Прибор В7-63/1 имеет частотный селектор для измерения уровня тональных сигналов. С внешним датчиком тока (измерительной рельсовой катушкой) обеспечивает решение измерительных задач, выполняемых преобразователем А9-1.
Прибор В7-63/1 и В7-63/2 обеспечивает:
• напряжения постоянного тока 0.0001…600 В
• СКЗ переменного напряжения и суммы постоянного и переменного напряжения 0.001…450 В частотой 5 Гц – 100 кГц
• силы постоянного тока (режим DCI) 0.1 мА…20 А
• СКЗ силы переменного тока и суммы силы постоянного и переменного тока 1 мА…20 А частотой 5 Гц –10 кГц
• сопротивления в диапазоне 0.1 Ом…12 Мом
• “прозвонку” (диодный тест) электрической цепи с измерением падения напряжения от 1 мВ…4 В
• частоты сигналов переменного тока от 5 Гц…100 кГц
• силы постоянного, СКЗ переменного тока и суммы постоянного и переменного токов в рельсовой цепи или проводе без разрыва цепи в диапазоне от 0.01…420 А с помощью токовых датчиков (только переменного тока) или токовых клещей с коэффициентом преобразования 1 мВ/А или 10 мВ/А
• напряжения и силы амплитудно-манипулированных кодовых сигналов типа З, Ж, КЖ постоянного тока и переменного тока частотой 25, 50, 75 Гц без учета пауз между импульсами (максимальное значение)
• измерение напряжения и силы переменного тока непрерывных и АМ, ФМ, ЧМ сигналов рельсовых цепей в селективном режиме в диапазоне частот от 25 до 5555 Гц. В селективном режиме измерения должны производиться без учета пауз на частотах 25, 50, 75 Гц и с учетом пауз – на остальных.
Обработка измеренных данных В7-63/1 и В7-63/2
• вычисление абсолютного отклонения относительно опорного уровня (компенсация начального значения);
• усреднение по алгоритму цифрового фильтра низких частот (два средний и медленный фильтр)
• выделение максимального значения (амплитуды манипулированных сигналов)
• регистрация максимальных, средних и минимальных показаний
• вычисление и индикация текущего уровня заряда аккумулятора (определяется в зависимости от напряжения и температуры)

В7-63/2. Технические характеристики

Поддиапазон измерения в значениях отображаемой шкалы

Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 1)

Дополнительные данные

DCV

±000.0 – 600.0 мВ
±0.601 – 6.000 В
±06.01 – 60.00 В
±060.1 – 600.0 В

0.2 + 2
0.2 + 2
0.2 + 2
0.3 + 2

Входное сопротивление
1 МОм

ACV

01.00 – 40.00 мВ
040.1 – 400.0 мВ
0.401 – 4.000 В
04.01 – 40.00 В
040.1 – 450.0 В

5 – 20 Гц

DC, .02 – 10 кГц

10 – 30 кГц

30 – 50 кГц

50 – 100 кГц



Входное сопротивление
1 МОм

1 + 20
1 + 5
1 + 3
1 + 3
1 + 3

0.5 + 20
0.5 + 5
0.5 + 2
0.5 + 2
0.5 + 2

1 + 20
1 + 5
1 + 2
1 + 2
-

2 + 20
2 + 5
2 + 3
2 + 3
-

-
4 + 5
4 + 3
4 + 3
-

DCV
+
ACV

010.0 – 400.0 мВ
0.401 – 4.000 В
04.01 – 40.00 В
040.1 – 500.0 В

1 + 5
1 + 3
1 + 3
1 + 3

0.5 + 5
0.5 + 2
0.5 + 2
0.5 + 2

1 + 5
1 + 2
1 + 2
-

2 + 5
2 + 3
2 + 3
-

4 + 5
4 + 3
4 + 3
-

DCI

±000.0 – 400.0 мВ
±0.401 – 2.200 А

0.25 + 2
0.5 + 2

Шунт 0.1 Ом

±02.01 – 22.00 A

0.5 + 2

Шунт 0.005 Ом


ACI

01.00 – 40.00 мA
040.1 – 400.0 мA
0.401 – 2.200 A

DC, 0.005 – 1 кГц

1 – 10 кГц


Шунт 0.1 Ом


1 + 3


(1 + 0.25•f) + 32)

00.10 – 22.00 A

Шунт 0.005 Ом

DCI
+
ACI

010.0 – 400.0 мA
0.401 – 2.200 A


1 + 3


(1 + 0.25•f) + 32)

Шунт 0.1 Ом

00.10 – 22.00 A

Шунт 0.005 Ом

R

000.0 – 400.0 Ом
0.401 – 4.000 kОм

0.5 + 2
0.5 + 2

Iизм = 1 мА

04.01 – 40.00 kОм
400.1 – 600.0 kОм
0.601 – 4.000 MОм
04.01 – 12.00 MОм

0.5 + 2
0.5 + 2
(0.5+R[MОм]) + 0**
(0.5+R[MОм]) + 0**

Iизм < 25 мкА

->|-

0.000 – 4.000 В

0.5 + 2

При токе 1 мА





В7-63/1, В7-63/2 3)

В7-63/1, В7-63/2 + ТК4)

В7-63/1 + КИР5) 6)



DCI

±00.00 – 62.00 A

0.5 + 2

3 + 20

-

-

10 мВ/А

±000.0 – 620.0 A

0.5 + 2

3 + 20

-

-

1 мВ/А





.02 – 10 кГц

40 – 400 Гц

0.02 – 1 кГц

1 – 6 кГц



ACI

0.010 – 4.000 A

1 + 20

-

5 + 20

10 + 20

100 мВ/А

04.01 – 20.00 A

1 + 5

-

5 + 10

10 + 10

0.010 – 4.000 A

1 + 20

5 + 20

-

-

10 мВ/А

04.01 – 42.00 A

1 + 5

5 + 20

-

-

00.10 – 40.00 A

1 + 20

5 + 20

-

-

1 мВ/А

40.1 – 420.0 A

1 + 5

5 + 20

-

-

DCI+
ACI

00.10 – 42.00 A

1 + 5

5 + 20

-

-

10 мВ/А

001.0 – 420.0 A

1 + 5

5 + 20

-

-

1 мВ/А

F

05.00 – 99.99 Гц
100.0 – 999.9 Гц
1000 – 9999 Гц
10.00 - 99.99 кГц

0.05 + 2
0.05 + 1
0.05 + 1
0.05 + 1

В режимах ACV и ACI при уровне более 10 % предела

Максимум (кодо-импульсных последовательностей)

DC: 1 + 3 AC: 1.5 + 3 AC+Sel: 2 + 3 (дополнительная погрешность)

Напряжения до 100 В и силы тока до 10 А

Режимы с селектором 6)

4 + 0 (дополнительная погрешность )

1) Сумма относительной погрешности и единиц младшего разряда отображаемой шкалы. 2) Значение погрешности зависит от частоты f, выраженной в килогерцах. 3) Значение собственной погрешности прибора без внешнего датчика тока. 4) Суммарная погрешность при измерении с помощью токовых клещей (ТК). 5) Суммарная погрешность при измерении с помощью катушки измерительной рельсовой (КИР) в селективном режиме (только на фиксированных частотах). 6) Применяется только с прибором В7-63/1

В7-63/2

Другие технические характеристики В7-63/ 2
• выбор режимов и сервисных функций с помощью контекстного меню
• высокоэффективный светодиодный индикатор с регулируемой яркостью (от 10 до 100 %)
• выбор схем сохранения энергии (автоматического уменьшения яркости и отключения при отсутствии управляющих воздействий)
• редактирование списка частот селектора (включить или исключить из меню)
• установка и запоминание при отключении последнего режима работы и всех настроек пользователя
• ручной и автоматический выбор пределов измерения
• интерфейс с компьютером для управления, считывания данных, калибровки и поверки
• литиевый аккумулятор и встроенное автоматическое зарядное устройство предельно упрощает обслуживание прибора (достаточно включить в сеть на любое время, не меньше чем требуется для последующего использования)
• питание от сети и заряд аккумулятора с помощью сетевого адаптера питания, который также выполняет функцию интерфейса RS232C для подключения к компьютеру
• время непрерывной работы не менее 8 часов (в режиме индикации с яркостью до 40 %) при использовании аккумулятора емкостью 700 мА-часов

Рабочие условия эксплуатации В7-63/1:
температура окружающего воздуха от минус 30 до 50 оС
относительная влажность до 90 % при до 30 оС
атмосферное давление 400-800 мм рт.ст.
Масса прибора не превышает 0.4 кг
Габаритные размеры прибора - 152 х 83 х 33 мм
Наработка на отказ не менее 15000

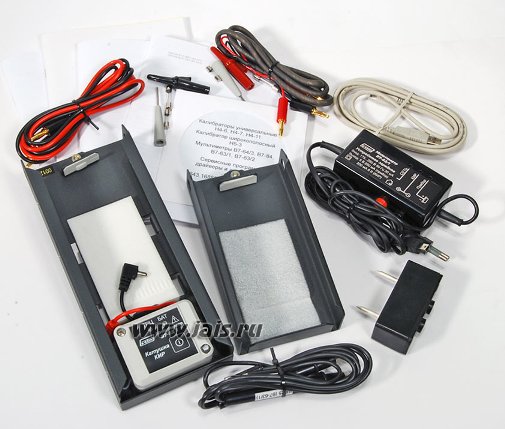

В7-63/2. Комплектность

В7-63/2
