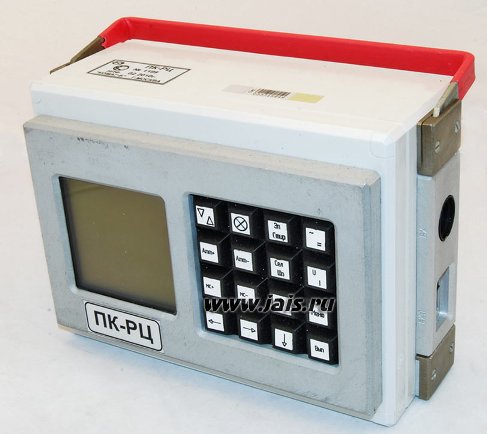

Прибор комбинированный для измерения сигналов рельсовых цепей ПК-РЦ

ПК-РЦ

ПК-РЦ. Назначение

 ПК-РЦ предназначен для измерения в рельсовых цепях напряжения, силы тока и частоты электрических сигналов в режиме мультиметра, анализатора спектра и осциллографа при техническом обслуживании и ремонте систем автоматики и телемеханики на железных дорогах.

ПК-РЦ. Технические характеристики
В режиме мультиметра прибор измеряет:
- напряжение и силу переменного тока сложной формы:
- силу переменного тока в рельсовых цепях индуктивным методом;
- частоту напряжения и силы переменного тока;
- частоту модулирующего сигнала при амплитудной модуляции;
- напряжение и силу постоянного тока.

В режиме анализатора спектра прибор ПК-РЦ измеряет:

-частоту

-напряжение

-силу переменного тока спектральных составляющих сигнала сложной формы в широкополосном и двух селективных режимах с диапазонами частот:
- режим СЕЛ: 45-55, 65-85, 115-135, 165-185, 215-235, 265-285, 315-335, 405-435, 465-495, 565-595, 705-735, 765-795, 4530-4560, 4985-5015, 5540-5570 Гц;
- режим С2: 405-445, 455-495, 505-545, 555-595, 605-645, 655-695, 705-745, 755-795 Гц.

ПК-РЦ

В режиме осциллографа прибор ПК-РЦ позволяет:
- визуально наблюдать форму напряжения и силы тока электрических сигналов рельсовых цепей;
- проводить курсорные измерения амплитуды импульсов и длительности интервалов между импульсами с автоматической и ручной привязкой курсоров.

ПК-РЦ может работать в полевых условиях при температуре от –20 до +50°С и влажности до 90% при +30°С.
Степень защиты от внешних воздействий IP42 по ГОСТ 14254.

Входное сопротивление прибора, МОм: 1,0±20%.
Входная емкость, пФ, не более: 100.
Сопротивление шунта кабеля измерения тока, Ом: 0,05 – 0,06.
Время измерения, сек, не более: - в режиме мультиметра и анализатора спектра: 5.

  - в режиме осциллографа: 12.
Питание от аккумуляторной батареи типа Panasonic LC-R063R4PG напряжением =6В или от сети 220В.
Номинальная потребляемая мощность, ВА, не более: 3.
Время установления рабочего режима, мин, не более: 1.
Время непрерывной работы в рабочих условиях от аккумулятора, ч: 8.

Масса: 2,3 кг.
Габариты: 220х150х90 мм.

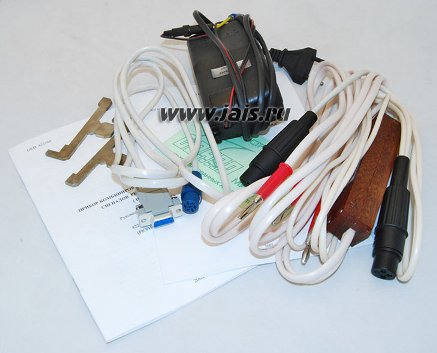

ПК-РЦ. Комплектность

ПК-РЦ


Сделать заказ и запросить дополнительную информацию по ПК-РЦ Вы можете здесь.
