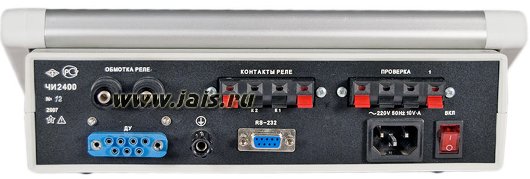

Измеритель параметров реле ЧИ2400

ЧИ2400

ЧИ2400

ЧИ2400.Назначение

Измеритель параметров реле ЧИ 2400 предназначен для измерения временных параметров переключения контактов реле. Может использоваться в качестве миллисекундомера.

Прибор ЧИ2400 выпускается взамен снимаемого с производства прибора Ф291.
Измеритель временных параметров реле ЧИ2400 применяется при эксплуатации и ремонте релейных систем автоматики электрических станций и подстанций, автоматики и телемеханики на железнодорожном транспорте, а также для измерения параметров различного рода механических переключателей, тумблеров, кнопок.

ЧИ2400.Технические характеристики

  Электрическая схема измерителя выполнена на основе программируемого микроконтроллера и представляет собой интеллектуальное устройство.
  Измеритель ЧИ2400 позволяет производить измерение параметров реле за один измерительный цикл с запоминанием результатов для двух контактных групп реле (до 12 параметров), выведение результатов измерения на индикацию и/или передачу через интерфейс RS-232 на компьютер. Результаты измерения выводятся на ПК в виде готового протокола, который тут же можно распечатать на принтере.
Измеритель ЧИ2400 обеспечивает измерение следующих параметров реле:
- время до первого срабатывания реле;
- время до полного срабатывания реле с учетом дребезга контактов;
- время до первого отпускания реле;
- время до полного отпускания реле с учетом дребезга контактов;
- длительность замкнутого или разомкнутого состояния контактов реле;
- время от первого переключения одной контактной группы до переключения другой контактной группы реле;
- вычисление разности одноименных параметров для двух групп контактов реле и вычисление среднего значения измеряемых параметров за заданное число включений реле.
  Питание обмоток проверяемого реле осуществляется от внешних источников постоянного или переменного тока при подсоединении обмотки реле и источника питания реле к измерителю и при отсутствии гальванической связи измерителя с источником питания реле.
Питание обмоток проверяемого реле (при подсоединении обмотки реле и источника питания реле к измерителю) должно осуществляться от внешних источников питания с напряжением постоянного тока до 220 В при коммутируемой мощности до 36 Вт или напряжением переменного тока до 250 В при коммутируемой мощности до 100 ВА.

Предел измерения интервалов времени 100 000 мс;
Минимальная единица младшего разряда 0,1 мс
Класс точности измерителя  0,005 / 0,004;
Напряжение питания  220 В;
Потребляемая мощность 10 ВА;
Рабочие условия применения:
- температура окружающего воздуха от минус 10 до 55 °С;
- относительная влажность воздуха до 90 % при 30 °С;
Габаритные размеры корпуса без ручки 300 × 95 ×230 мм;
Масса  1,7 кг


Сделать заказ и запросить дополнительную информацию по ЧИ2400 Вы можете здесь.
