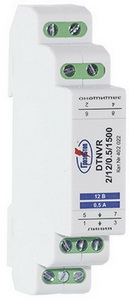

DTNVR */**/0.5/1500


DTNVR */**/0.5/1500



Габаритный чертеж DTNVR */**/0.5/1500

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. UN=  6, 12, 24, 30, 48, 60, 80, 110, 115 В DC. IN=0.5 А. Imax(8/20)=10 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных 1 Мбит/с.

    УЗИП серии DTNVR */**/0.5/1500, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

    УЗИП серии DTNVR */**/0.5/1500, ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение UN= 6, 12, 24, 30, 48, 60, 80, 110, 115 В DC, номинальный ток IN=0.5 А.
- Способны пропускать максимальный разрядный ток Imax(8/20)=10 кА.
- Скорость передачи данных 1 Мбит/с.

Структура наименования DTNVR */**/0.5/1500:
DTNVR 0.5 - устройство  для защиты оборудования слаботочных цепей с  номинальным током IN=0.5 А,  размещено в корпусе для крепления на DIN-рейку 35 мм;
* - количество защищаемых пар проводников - 1, 2;
** - номинальное рабочее напряжение UN= 6, 12, 24, 30, 48, 60, 80, 110, 115 В DC;
0.5 - номинальный рабочий ток IN=0.5 А;
1500 - вторая ступень защиты выполнена  на TVS-диодах с Рppm=1500 Вт.

Пример: DTNVR 2/6/0.5/1500 - устройство для защиты оборудования слаботочных цепей с  номинальным током IN=0.5 А, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников -2, номинальное рабочее напряжение UN= 6 В DC,  первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт, устройство сделано в России.

Схемы:
схема электрическая принципиальная DTNVR 1/**/***/1500, DTNVR 1/**/***/1500-L
схема электрическая принципиальная DTNVR 2/**/***/1500, DTNVR 2/**/***/1500-L

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:
УЗИП и его параметры
DTNVR */6/0.5/1500 - защита линий передачи данных по протоколам CANopen, DeviceNet, Interbus-S
DTNVR */6/0.5/1500, DTNVR */24/0.5/1500 - защита линий передачи данных по протоколам полевой шины Profibus (НЕ ДЛЯ ВЗРЫВООПАСНЫХ ЗОН)
DTNVR */48/0.5/1500 - защита линий передачи данных по шине M-Bus

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S

Технические характеристики
Количество защищаемых пар
1
DTNVR 1/6/0.5/1500
DTNVR 1/12/0.5/1500
DTNVR 1/24/0.5/1500
DTNVR 1/30/0.5/1500
2
DTNVR 2/6/0.5/1500
DTNVR 2/12/0.5/1500
DTNVR 2/24/0.5/1500
DTNVR 2/30/0.5/1500
Номинальное рабочее напряжение DC
UN
6 В
12 В
24 В
30 В
Макс. длительное рабочее напряжение DC
UC
7 В
13,5 В
28 В
33 В
Номинальный ток
IN
0,5 А
0,5 А
0,5 А
0,5 А
С2 Максимальный разрядный ток (8/20)
Imax
10 кА
10 кА
10 кА
10 кА
Номинальный разрядный ток (8/20)
In
1 кА
1 кА
1 кА
1 кА
Уровень напряжения защиты при 1 кВ/мкс
Up
10 В
19 В
34 В
44 В
Уровень напряжения защиты при In
Up
15 В
28 В
43 В
49 В
Уровень напряжения защиты при Imax
Up
51 В
54 В
63 В
84 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами
Рppm
1500 Вт
1500 Вт
1500 Вт
1500 Вт
Время срабатывания
tA
< 30 нс
< 30 нс
< 30 нс
< 30 нс
Скорость передачи данных

1 Мбит/с
1 Мбит/с
1 Мбит/с
1 Мбит/с
Вносимая индуктивность

4,7 мкГн
4,7 мкГн
4,7 мкГн
4,7 мкГн
Паразитная емкость
С
1,5 нФ
1,5 нФ
1,5 нФ
1,5 нФ
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

 IP 20
 IP 20
 IP 20
 IP 20
Монтаж

DIN-рейка 35 мм
DIN-рейка 35 мм
 DIN-рейка 35 мм DIN-рейка 35 мм
Cечение присоединяемых проводников

0,25-2,5 мм²
0,25-2,5 мм²
0,25-2,5 мм²
0,25-2,5 мм²
Материал корпуса

 Polyamide PA6
 Polyamide PA6
  Polyamide PA6
 Polyamide PA6
Цвет корпуса

серый
серый
серый
серый
Категория в соответствии с ГОСТ Р 54986-2012

 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
Номер по каталогу

402 011
402 021
402 031
402 041


402 012
402 022
402 032
402 042

Технические характеристики
Количество защищаемых пар
1
DTNVR 1/48/0.5/1500
DTNVR 1/60/0.5/1500
DTNVR 1/80/0.5/1500
DTNVR 1/110/0.5/1500
2
DTNVR 2/48/0.5/1500
DTNVR 2/60/0.5/1500
DTNVR 2/80/0.5/1500
DTNVR 2/110/0.5/1500
Номинальное рабочее напряжение DC
UN
48 В
60 В
80 В
110 В
Макс. длительное рабочее напряжение DC
UC
57,6 В
72 В
96 В
132 В
Номинальный ток
IN
0,5 А
0,5 А
0,5 А
0,5 А
С2 Максимальный разрядный ток (8/20)
Imax
10 кА
10 кА
10 кА
10 кА
Номинальный разрядный ток (8/20)
In
1 кА
1 кА
1 кА
1 кА
Уровень напряжения защиты при 1 кВ/мкс
Up
67 В
84 В
112 В
158 В
Уровень напряжения защиты при In
Up
86 В
100 В
132 В
186 В
Уровень напряжения защиты при Imax
Up
115 В
125 В
166 В
210 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами
Рppm
1500 Вт
1500 Вт
1500 Вт
1500 Вт
Время срабатывания
tA
< 30 нс
< 30 нс
< 30 нс
< 30 нс
Скорость передачи данных

1 Мбит/с
1 Мбит/с
1 Мбит/с
1 Мбит/с
Вносимая индуктивность

4,7 мкГн
4,7 мкГн
4,7 мкГн
4,7 мкГн
Паразитная емкость
С
1,5 нФ
1,5 нФ
1,5 нФ
1,5 нФ
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

 IP 20
 IP 20
 IP 20
 IP 20
Монтаж

DIN-рейка 35 мм
DIN-рейка 35 мм
 DIN-рейка 35 мм DIN-рейка 35 мм
Cечение присоединяемых проводников

0,25-2,5 мм²
0,25-2,5 мм²
0,25-2,5 мм²
0,25-2,5 мм²
Материал корпуса

 Polyamide PA6
 Polyamide PA6
  Polyamide PA6
 Polyamide PA6
Цвет корпуса

серый
серый
серый
серый
Категория в соответствии с ГОСТ Р 54986-2012

 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
Номер по каталогу

402 051
402 061
402 071
402 081


402 052
402 062
402 072
402 082

Технические характеристики
Количество защищаемых пар
1
DTNVR 1/115/0.5/1500



2
DTNVR 2/115/0.5/1500



Номинальное рабочее напряжение DC
UN
115 В



Макс. длительное рабочее напряжение DC
UC
138 В



Номинальный ток
IN
0,5 А



С2 Максимальный разрядный ток (8/20)
Imax
10 кА



Номинальный разрядный ток (8/20)
In
1 кА



Уровень напряжения защиты при 1 кВ/мкс
Up
161 В



Уровень напряжения защиты при In
Up
191 В



Уровень напряжения защиты при Imax
Up
240 В



Макс. допустимая импульсная мощность рассеиваемая TVS-диодами
Рppm
1500 Вт



Время срабатывания
tA
< 30 нс



Скорость передачи данных

1 Мбит/с



Вносимая индуктивность

4,7 мкГн



Паразитная емкость
С
1,5 нФ



Рабочая температура
υ
-40°C - +80°C



Степень защиты в соответствии с ГОСТ 14254

 IP 20



Монтаж

DIN-рейка 35 мм


Cечение присоединяемых проводников

0,25-2,5 мм²



Материал корпуса

 Polyamide PA6



Цвет корпуса

серый



Категория в соответствии с ГОСТ Р 54986-2012

 A2, B2, C2, C3, D1



Номер по каталогу

402 091





Сделать заказ и запросить дополнительную информацию по DTNVR */**/0.5/1500 Вы можете здесь.
