HAKELNET 4/250M 6cat

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП оборудования локальных вычислительных сетей (ЛВС)
УЗИП оборудования локальных вычислительных сетей 5E/6-ой категории.

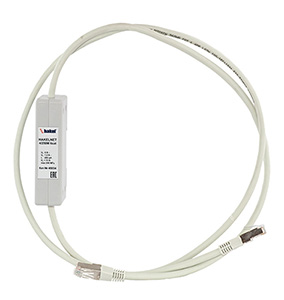

HAKELNET 4/250M 6cat



УЗИП оборудования локальных вычислительных сетей 5E/6-ой категории.

УЗИП серии HAKELNET 4/250M 6cat, ТУ 3428-002-79740390-2007 предназначены для защиты от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) оборудования локальных вычислительных сетей 5E/6-ой категории в пределах 1A(Б) - 2 зон молниезащиты в соответствии с МЭК 62305.  - Состоит из корпуса для установки на 35 мм DIN-рейку и патчкордов сетевого кабеля, с обжатыми на его концах разъемами RJ45. - Длина патчкордов (a+b<3 м) определяется заказчиком. - Защита 4-х пар линий передачи данных, выполненных на витой паре. - Присоединение к шине заземления осуществляется через контакт на обратной стороне корпуса и DIN-рейку 35 мм. - В УЗИП применяются TRANSIL диоды с временем срабатывания несколько наносекунд.

Схемы:

схема электрическая принципиальная HAKELNET 4/250M 6cat

подключение проводников в разъеме RJ45 в соответствии с EIA/TIA 568, тип В

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

Технические характеристики   HAKELNET 4/250M 6cat Количество защищаемых пар   4 Номинальное рабочее напряжение DC UN 6 В  Макс. длительное рабочее напряжение DC UC 7,2 В  Номинальный ток IN 200 мА Вид защиты    линия-линия, линия-PE  Несущая частота    250 МГц  С2 Номинальный разрядный ток (8/20) линия-линия In 20 А С2 Номинальный разрядный ток (8/20) линия-PE In 20 А C3 Уровень напряжения защиты при 1 кВ/мкслиния-линия Up <15 В C3 Уровень напряжения защиты при 1 кВ/мкслиния-PE Up <15 В Максимальное затухание  <3 дБ на частоте 250 Мгц  Паразитная емкость линия-линия С <5 пФ Паразитная емкость линия-РЕ С <5 пФ Рабочая температура υ -20°C - +60°C  Время срабатывания tA < 25 нc Степень защиты в соответствии с ГОСТ 14254   IP 20 Монтаж   DIN-рейка 35 мм Пары линий передачи данных    RJ45/RJ45 1/2, 3/6, 4/5, 7/8  Длина патчкордов    определяется заказчиком, a+b<3 м  Материал корпуса  POLYAMID PA6  Соответствует      Кат. 6, ИСO/МЭК 11801  Тестировано    МЭК 61643-21:2000 Номер по каталогу   45034

Сделать заказ и запросить дополнительную информацию по HAKELNET 4/250M 6cat Вы можете здесь.
