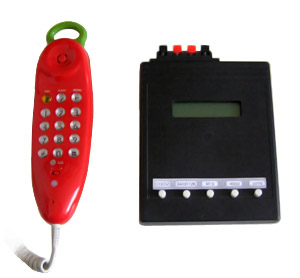

Тестер канальный (канальный номеронабиратель) Канал-М

Технические характеристики
Напряжение питания от 24 В до 72 В
Ток потребления, не более

100 мА

Погрешность выдаваемых импульсов +/- 1 мс
Количество знакомест индикатора 10
Размеры 160х120х40 мм
Масса 0,3 кг
Назначение:

Тестер канальный (канальный номеронабиратель) Канал-М предназначен для подачи калиброванных сигналов и проверки их прохождения при взаимодействии АТС и сельской аппаратуры уплотнения: «занятие», «междугородное занятие», «набор номера», «отбой».
Канальный номеронабиратель КАНАЛ-М применяется также на АТС типа АТСК-50/200, АТСК-У, ПЕТАКОНТА и др. для подачи стандартных калиброванных сигналов номеронабирателя и сигналов взаимодействия АТС.
Для набора номера, проверки звукового тракта и ведения переговоров используется телефонный аппарат (далее - сервисный телефонный аппарат, или СТА) с импульсным и тоновым набором, входящий в комплект прибора. Проверка прохождения сигналов может проводиться как в сторону местной АТС, так и в сторону канала.

Выдача необходимых импульсов производится микроконтроллером с кварцевой стабилизацией частоты. Для отображения набираемого номера и другой информации используется символьный жидкокристаллический индикатор с подсветкой. Длительность сигналов на выходе прибора контролируется внутренней измерительной схемой.

КАНАЛ-М заменяет канальные номеронабиратели устаревших типов, отличаясь от них удобством пользования, стабильностью и точностью выдаваемых импульсов.

Сигналы канального номеронабирателя:

Сигнал занятия

Длительность импульса замыкания сигнального провода на общий плюс, формирующего сигнал «занятие», составляет 90±1 мс.

Сигнал междугородного занятия

Длительность импульса замыкания сигнального провода на общий плюс, формирующего сигнал «междугородное занятие», составляет 22±1 мс.

Сигнал отбоя

Длительность импульса замыкания сигнального провода на общий плюс, формирующего сигнал «отбой», составляет 275±1 мс.

Набор номера

Длительность импульсов замыкания/размыкания сигнального провода на общий плюс, формирующих сигналы набора номера составляет: 40/60 или 30/70 мс. Погрешность ±1 мс.

Длительность паузы между соседними сериями импульсов (межцифровая пауза) составляет не менее 800 мс.

Устройство:

Прибор представляет собой электронное устройство, управляемое микроконтроллером. Результаты набора и информация о сигналах отображаются на символьном индикаторе. Для выдачи сигналов канального номеронабирателя используются кнопки управления. Также кнопками управления производится изменение параметров набора. Подсветка индикатора включается и выключается автоматически.

Во время работы на индикаторе отображается информация о набираемом на СТА номере (в верхней строке), состоянии прибора, набранной в канал цифре и измеренные самим прибором длительности импульсов замыкания и размыкания в миллисекундах.

При подаче сигналов «отбой», «занятие», «междугородное занятие» в верхней строке появляются соответствующие надписи, а в нижней - длительность сигналов в миллисекундах.


Сделать заказ и запросить дополнительную информацию по Канал-М Вы можете здесь.
