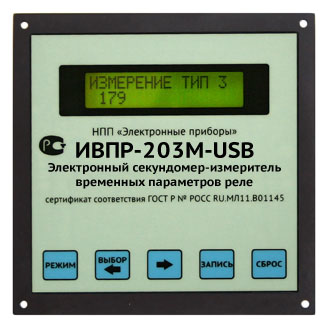

Электронный секундомер щитовой ИВПР-203М

Технические характеристики
 Питание  = 5 В, ~220 В
 Диапазон измерения длительности   0,2 миллисекунды - 999 999 секунд
 Базовая погрешность измеряемых величин:
 на постоянном токе
 ±0,01% ±1 мс
 на переменном токе
 ±0,01% +10 мс ±1/2 периода
 Размеры
 130х130х35 мм
 Масса  0,3 кг
 Диапазон рабочих температур
 от +5 до +35 °С

Назначение:

Электронный секундомер - измеритель временных параметров ИВПР-203М Щитовой - это щитовой  прибор нового типа для контроля и измерений временных параметров реле, выключателей и переключателей электрооборудования, релейной защиты, автоматики и телемеханики. ИВПР-203М Щитовой обеспечивает все виды измерений времени срабатывания всех типов контактов, как незапитанных (сухих), так и запитанных постоянным или переменным током, напряжением от 3 В до 350 В для постоянного и от 2 В до 240 В переменного тока 50 Гц, и времени отпускания реле с нормально замкнутыми и нормально разомкнутыми контактами, времени перелёта контактов в группе, времени проскальзывания (замкнутого состояния контактов в группе при переключении).

Данная версия секундомера ИВПР-203М используется для встраиваемых применений, монтажа в щит, в составе лабораторных стендов и т.д.

Прибор выполнен в щитовом исполнении.

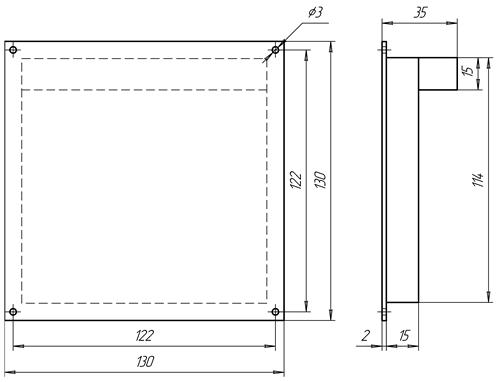

Габаритные и присоединительные размеры (возможно размещение в любом другом корпусе по желанию заказчика):

Габариты ИВПР-203М Щитовой

Возможности прибора аналогичны секундомеру ИВПР-203М:

  • автоматическое вычисление среднего результата по нескольким измерениям (от 1 до 100);
  • одновременное отображение полученных наименьшего, наибольшего и среднего значений в серии измерений, что позволяет оперативно выявлять нестабильно работающие реле, имеющие сбои в работе и проводить выборку надёжных;
  • переключатель подавления дребезга контактов;
  • энергонезависимая память результатов на 100 измерений.

Удобство работы достигается применением сенсорной клавиатуры, звуковой сигнализации окончания цикла измерений и подсветки экрана.

Прибор предназначен: для применения на оборудовании электростанций и подстанций, при наладке и проверке средств коммутационного оборудования взамен секундомеров устаревших типов (ПВ-53, ПВ-53Л, ПВ-53Щ, ЭМС-54, Ф-738, ФИВ, ИИВ, ДИИВ и др.), для оборудования лабораторий, в том числе электротехнических лабораторий релейной защиты и автоматики РЗА, для применения на железнодорожном и электротранспорте, также используется для калибровки и настройки узлов учёта расхода тепла, газа, воды и пр., применяется как измеритель времени в различных технологических процессах, как измеритель времени испытаний, измеритель времени переключения на резервное питание.

Также данный секундомер может использоваться в ручном режиме измерений (как ручной секундомер), старт и останов измерения времени производятся нажатием на кнопку.

Приборы серии ИВПР внесены в Госреестр средств измерений, номер свидетельства об утверждении типа средств измерений: RU.C.33.002.A №60048, регистрационный номер: №61837-15.

Приборы серии ИВПР имеют сертификат соответствия ГОСТ Р № РОСС RU.МЛ11.В01145, выпускаются в соответствии с ТУ 4282-001-33865949-2009, соответствуют требованиям нормативных документов: ГОСТ Р МЭК 60065-2005, ГОСТ Р 51318.14.1-2006.

При выпуске все приборы проходят калибровку на соответствие заявленным характеристикам и могут комплектоваться сертификатом о калибровке.
При необходимости приборы могут обеспечиваться сертификатами о калибровке ФГУ «Ростест-Москва».

Возможна модификация прибора под задачи заказчика, например:

  • установка гнезда для карты памяти формата SD;
  • добавление функций вывода результатов измерений в ЭВМ, управления прибором по ЭВМ (с помощью терминала, LabView, MathCad и др.) через USB; (см. прибор ИВПР-203М-USB)
  • другие возможности, необходимые заказчику.
ИВПР-203М Щитовой - следующее поколение модели секундомера ИВПР-203 и отличается улучшенными характеристиками, расширенными диапазонами измерения и повышенным удобством работы. Данный прибор широко применяется в различных отраслях промышленности, в лабораториях, на железнодорожном и электротранспорте, предприятиях аэрокосмической отрасли, военно-промыленного комплекса, предприятиях концерна Росатом.
