ПАСО1 пост аварийной сигнализации

Пост аварийной сигнализации ПАСО1

Пост аварийной сигнализации ПАСО1 предназначен для предупреждающей и аварийной звуковой и световой сигнализации при размещении его в стационарных установках и на подвижных транспортных средствах. Посты типа ПАСО1 изготавливаются в общепромышленном исполнении. Посты ПАСО1 предназначены для эксплуатации в отраслях промышленности, где по условиям эксплуатации наличие взрывоопасных смесей исключено.

Пост аварийной сигнализации ПАСО1 состоит из устройства подачи звуковых сигналов и фонаря световой сигнализации. В корпусе ПАСО1 расположены электромагнитный привод звуковой сигнализации, блок электронных преобразований и фонарь световых сигналов.

Фонарь световых сигналов состоит из 3 светодиодных сигнальных ламп типа СКЛ18, находящихся под колпаком, который расположен на крышке поста ПАСО1.

Пост аварийной сигнализации ПАСО1 состоит из корпуса и крышки и кабельного ввода. В дне корпуса постов ПАСО1(С,Г) имеется отверстие под кабельный ввод для скрытого подведения кабеля, закрытое заглушкой. При необходимости заглушка и кабельный ввод меняются местами.

Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов согласно режиму работы поста.

Технические характеристики ПАСО1

Характеристики

Значения

Для ПАСО1-ХХХУ1

Для ПАСО1-ХХХХУ1

Номинальное напряжение переменного тока частотой сети 50 или 60 Гц, В

24, 36, 110, 127, 220, 380

24,36,127,220,380

Номинальное напряжение постоянного тока, В

12, 24, 110, 220

24, 220

Потребляемая мощность, Вт

35

Уровень звукового давления сигнала по акустической оси на расстоянии 1м от мембраны (при 0,85-1,1Uн), дБ

102±2 для ПАСО1(С) и 106±2 для ПАСО1(Г)

90±2 для ПАСО1(З) и 94 ±2 для ПАСО1(К)

Частотная характеристика сигналов, Гц

200-2000

Яркость по оси, мкд

200-500

Номинальный ток контактных зажимов, А

до 3

Условия эксплуатации:

- климатическое исполнение постов

У1 по ГОСТ 15150-69;

Х3 по ГОСТ 24682-81

- нижнее и верхнее значение температуры окружающего воздуха

от минус 45 до плюс 40°С

- относительная влажность окружающей среды

до 98±2% при температуре 35±2°С с конденсацией влаги

- степень защиты оболочек постов от пыли и влаги

IР65 по ГОСТ 14254

- высота над уровнем моря

не более 4300м

- положение поста в пространстве

без ограничений

средняя наработка на отказ То

не менее 3 000 ч

средний полный ресурс до списания Тр.ср.сп.(срок службы)

10 лет

Время работы постов работающих от постоянного тока

в режиме сигнал - секунда, пауза - секунда не более 2 часов, остальных не более 8 часов

Масса поста ПАСО1

не более2,0 кг

 Режимы работы ПАСО1:

а) повторно-кратковременный, при этом:

1. частота сигналов - 30-60 в минуту;

2. продолжительность сигнала - 0,5с- 1с;

3. интервал между сигналами - 0,5с- 1с;

б) Комплексный режим - сочетание повторно-кратковременного и непрерывного режимов световой и звуковой сигнализации в зависимости от подачи управляющих сигналов. При одновременной подаче управляющих сигналов выполняется непрерывный режим для световой и звуковой сигнализации.

в) Комплексный -1 режим - сочетание повторно-кратковременного режима с автоматическим отключением звукового сигнала через 3 минуты при продолжении подачи светового сигнала в непрерывном режиме.

Обозначение поста ПАСО1 при заказе

П А С О1 - Х1- Х2Х3Х4У1, где:

ПАСО1 - пост аварийной сигнализации общепромышленный световой и звуковой;

Х1 - тип исполнения: С - сирена, Г - горн, З - звонок, К - колокол;

Х2 - номинальное напряжение:

Для работающих в повторно-кратковременном режиме:

переменного тока В, (50 или 60 Гц): 1 - 24 В, 2 - 36В, 3 -110, 4 -127, 5 -220, 6 -380;

постоянного тока: 7 - 24В, 8 - 110, 9 - 220В; 10 - 12В;

Для работающих в режиме комплексный и комплексный 1:

переменного тока (50 или 60 Гц): 1 - 24 В, 2 - 36В, 4 - 127В; 5 - 220В, 6 - 380В;

постоянного тока: 7 - 24В, 9 - 220В;

Х3 - режим работы: отсутствие индекса - повторно-кратковременный;

3 - комплексный;

4 - комплексный 1.

Х4 - цвет светового сигнализатора: К - красного свечения

У1 - климатическое исполнение и категория размещения.

ТУ 4252-001-00213569-2005 - обозначение технических условий.

Пример записи обозначения поста аварийной сигнализации ПАСО1 типа сирена на номинальное напряжение переменного тока 220В в комплексном режиме работы с источником света красного свечения: «ПАСО1-С-53КУ1».

Чертежи ПАСО1

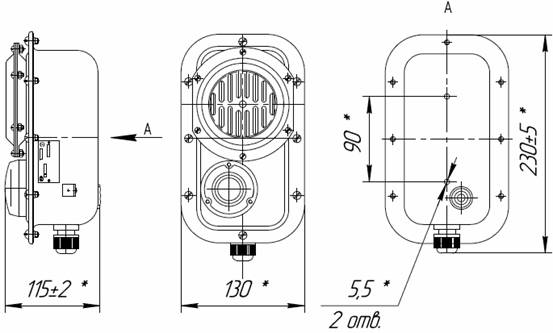

Габаритные, монтажные и установочные размеры ПАСО1 (С,Г)


ГАБАРИТНЫЕ, МОНТАЖНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ПАСО1 (С,Г)

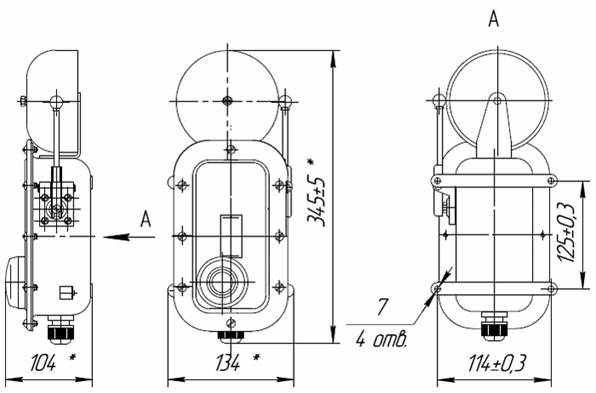

Габаритные, монтажные и установочные размеры ПАСО1 (З,К)


ГАБАРИТНЫЕ, МОНТАЖНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ПАСО1 (З,К)

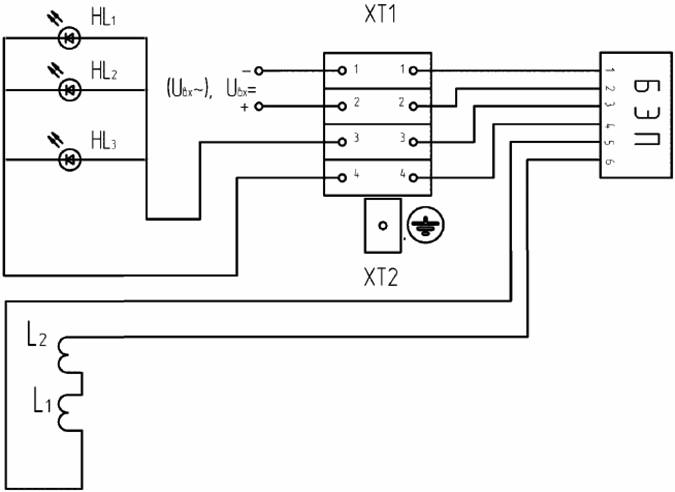

Схема электрическая соединений поста ПАСО1 - Х1-Х2Х4У1 И ПАСО1 - Х1-Х24Х4У1


СХЕМА ЭЛЕКТРИЧЕСКАЯ СОЕДИНЕНИЙ ПОСТА ПАСО1 - Х1-Х2Х4У1 И ПАСО1 - Х1-Х24Х4У1

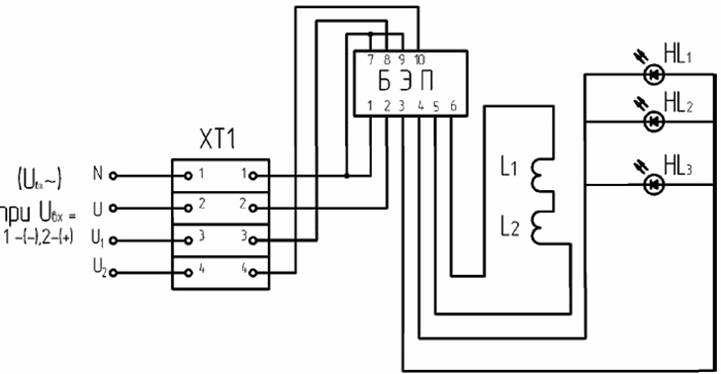

Схема электрическая соединений поста ПАСО1 - Х1-Х23Х4У1



СХЕМА ЭЛЕКТРИЧЕСКАЯ СОЕДИНЕНИЙ ПОСТА ПАСО1 - Х1-Х23Х4У1
