ПВСС пост сигнализации взрывозащищенный

Пост сигнализации ПВСС (пост сигнальный ПВСС-411, ПВС-С-411, пост сигнальный ПВСС-412, ПВС-С-412, пост сигнальный ПВСС-413, ПВС-С-413, пост сигнальный ПВСС-414, ПВС-С-414) предназначен для подачи звуковых сигналов.

ПВСС выполнен с одной из маркировок по взрывозащите РВ2В, ExoI, IExoIIAT6, IExoIICT6.

ПВСС предназначен для эксплуатации в угольных и сланцевых шахтах, опасных по газу и пыли, в взрывоопасных зонах и наружных устройствах всех классов.

Вид климатических исполнений сирены ПВСС У1, ХЛ1, ОМ1, Т1, У5, Т5 по ГОСТ 15150-69.

Сирена ПВСС предназначена для эксплуатации на высоте над уровнем моря не более 4300м. Нижнее и верхнее значение температуры окружающего воздуха от -40 °С до +45 °С для исполнений У1, У5, ОМ1, Т1, Т5 от -60 °С до +45 °С для исполнения ХЛ1. Относительная влажность окружающей среды до (98 ± 2) % при температуре плюс (35 ± 2) °С с конденсацией влаги. Рабочее положение в пространстве - любое. Степень защиты поста соответствует IP67 по ГОСТ 14255-69.

Технические характеристики ПВСС

Характеристики

Маркировка по взрывозащите

РВ2В, ExoI, IExoIIAT6

IExoIIBT6, IExoIICT6

Номинальное напряжение переменного тока, В

36, 127, 220

110, 220, 230, 240, 380

Частота тока, Гц

50 - 60

50 - 60

Потребляемая мощность, В·А

35

35

Уровень звукового давления сигнала, дБ

103

103

Масса, кг, не более

2,3

2,3

Габариты, мм

200×128×87

200×128×87

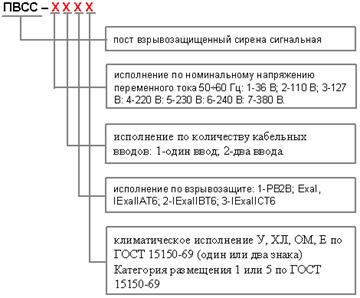

Обозначение поста ПВСС (низкий корпус) при заказе

Обозначение поста ПВСС (низкий корпус) при заказе

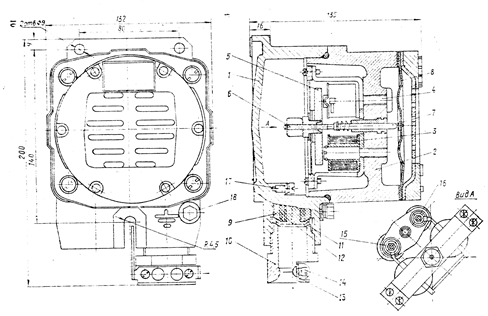

Чертеж ПВСС (низкий корпус)

Чертеж ПВСС (низкий корпус)



Обозначение поста ПВСС (высокий корпус) при заказе

Обозначение поста ПВСС (высокий корпус) при заказе

Чертеж ПВСС (высокий корпус)

Чертеж ПВСС (высокий корпус)

1 - корпус; 2 - крышка; 3 - катушка; 4 - сердечник; 5 - якорь; 6 - ударник; 7 - боек; 8 - мембрана; 9 - кольцо; 10 - муфта кабельная; 11 - шайба нажимная; 12 - заглушка; 13 - скоба; 14 - винт; 15 - зажим; 16 - колодка клеммная; 17 - внутренний зажим заземления; 18 - наружный зажим заземления.


Сделать заказ и запросить дополнительную информацию по ПВСС Вы можете здесь.
