Видеоэндоскоп «СТРЕЛА» – досмотровый телевизионный телескопический эндоскоп

Телескопический видеоэндоскоп «СТРЕЛА» (далее – эндоскоп «Стрела» или эндоскоп) представляет собой корпусную механическую конструкцию, состоящую из рукоятки и жесткого телескопического зонда с изгибаемым концом.

Предназначен: для диагностики больших объёмов и скрытых узлов сложных технических объектов при прямолинейном доступе, но не более 2 м от руки оператора; для оперативного осмотра строительных конструкций, вентиляционных шахт, воздуховодов, сооружений, помещений, транспортных средств, контейнеров и содержимого закрытых емкостей, а также других предметов при отсутствии внешнего освещения с целью контроля состояния поверхностей, целостности деталей и механизмов,
а также наличия инородных или опасных предметов

Основная функция эндоскопа «Стрела» – визуальный осмотр контролируемого объекта с наблюдением изображения на видеомониторе в реальном времени.

Выпускается модель СМТ-175-С40-ТВ (длина рабочей части 175 см, диаметр видеокамеры – 40 мм,С – Стрела,ТВ – телевизионная).

Особенности конструкции видеоэндоскопа

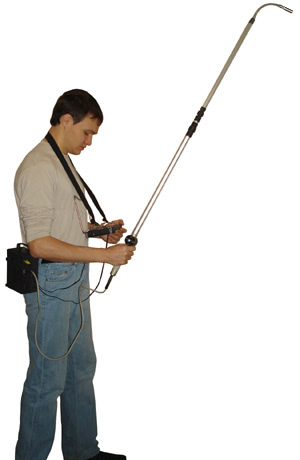

Оператор с эндоскопом «Стрела»

Основу эндоскопа составляет корпусная механическая конструкция, состоящая из рукоятки и телескопической рабочей части с изгибаемым концом. На рукоятке находятся элементы управления: тумблер включения питания и регулятор яркости осветителя, а также гнездо для подключения аккумуляторного блока питания.

Рабочая часть эндоскопа телескопическая и состоит из трех звеньев с фиксаторами. Изгибаемый конец рабочей части эндоскопа выполнен в виде патрубка с памятью формы изгиба. На его конце установлена миниатюрная видеокамера. Изменение длины рабочей части осуществляется посредством раздвижения/ складывания звеньев и их фиксации в выбранном положении, что обеспечивает удобство оператору при манипуляциях с эндоскопом.

Видеомонитор помещен в держатель, снабженный нашейным ремнем и упором. Складная конструкция упора позволяет минимизировать размеры блока видеомонитора при хранении и транспортировке, а также устанавливать положение видеомонитора, удобное для оператора.

Данная конструкция позволяет оператору одновременно производить осмотр объекта, перемещая эндоскоп в пространстве, и наблюдать изображение на неподвижном относительно оператора мониторе.

Необходимый уровень интенсивности свечения светодиодов устанавливается вращением поворотной ручки регулирования освещения.

В качестве источника питания для эндоскопов типа «Стрела» используют блок питания на основе батареи Кедр-7.

Миниатюрная видеокамера совмещена с осветителем на основе восьми сверхъярких светодиодов белого света, смонтирована в металлическом корпусе цилиндрической формы, имеющем кабельную вилку для соединения с концом гибкой рабочей части эндоскопа.

Технические характеристики

Рабочая часть

металлическая телескопическая, состоящая из трех звеньев

Длина рабочей части

от 70 см в сложенном виде
до 175 см в разложенном виде

Конец рабочей части (изгибаемый конец)

патрубок с памятью формы изгиба длиной 150 мм

Изгиб конца гибкой рабочей части ± 180°
неуправляемый изгиб в любой плоскости (возможность предварительного регулирования угла наклона миниатюрной телевизионной камеры и резкости изображения перед началом работы с эндоскопом)
Питание эндоскопа Блок питания на основе батареи Кедр-7: 12 В, 7,2 Ач

Масса эндоскопа (брутто), в т.ч.:
– эндоскоп
– аккумуляторный блок питания
– зарядное устройство
– укладочный ящик
– телевизионная аппаратура

12,1 кг

Длина эндоскопа:
в сложенном виде (без видеокамеры и аккумуляторной батареи)
в раздвинутом виде (с видеокамерой)

930 мм

1950 мм


Видеокамера

общая характеристика

аналоговая, миниатюрная, CMOS, совмещена с осветителем на основе восьми сверхъярких светодиодов

диаметр корпуса

40 мм

крепление

разъем типа РС7 на изгибаемом конце рабочей части

разрешение видеокамеры

не менее 380 ТВЛ

угол обзора объектива

50°

способ визуального осмотра

прямой

глубина поля зрения при собственном освещении

до 50 см

диапазон расстояний до объекта, при которых обеспечивается резкое изображение (при собственном освещении)

от 1 до 200 см (резкость устанавливается регулировкой объектива)

фокусировка камеры

предварительное регулирование резкости изображения перед началом работы с эндоскопом

передача изображения

на экран видеомонитора


Видеомонитор

тип дисплея

цветной TFT жидкокристаллический (ЖК) экран диагональю 7 дюймов

системы цветности

SECAM; PAL; NTSC

разъемы

внешняя антенна, наушники, внешний источник питания (12 В), аудио/видео вход, аудио/видео выход

питание

адаптер сети переменного тока 220/12 В; аккумулятор

потребляемая мощность

менее 6 Вт

выходная мощность

0,5 Вт (максимум)

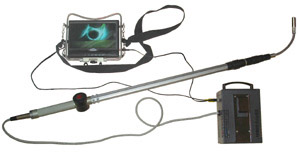

Комплект поставки видеоэндоскопа «Стрела»

1 Эндоскоп «Стрела»

2 Аккумуляторный блок питания
Обеспечивает 4 часа непрерывной работы эндоскопа

3 Зарядное устройство ANSMANN ALCS2-24A
Обеспечивает заряд аккумуляторной батареи. Время заряда аккумуляторной батареи зависит от ее емкости и степени разряда. Для полностью разряженной аккумуляторной батареи время заряда составляет не более 15 ч

4 Телевизионная система наблюдения изображения

4.1 Видеомонитор с держателем, упором и нашейным ремнем
Мультисистемный цветной переносной видеомонитор с TFT  ЖК-экраном.

4.2 Комплект кабелей
В состав комплекта входят кабель питания видеомонитора и кабель передачи видеосигнала

5 Укладочный ящик
Служит для хранения, переноски и транспортирования эндоскопа. Выполнен из дерева, имеет прорези для укладки эндоскопа с принадлежностями

6 Паспорт, техническое описание и инструкция по эксплуатации эндоскопа «Стрела»


Сделать заказ и запросить дополнительную информацию по СТРЕЛА Вы можете здесь.
