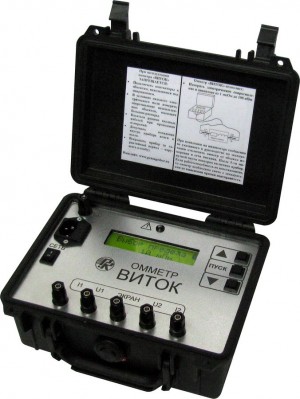

Омметр «Виток»

Омметр «Виток»

Омметр «Виток» предназначен для измерения электрического сопротивления постоянному току объектов, обладающих значительной индуктивностью: обмоток силовых трансформаторов, генераторов, электродвигателей, жил силовых кабелей (на металлических каркасах) и др.

Прибор выпускается с сетевым (50Гц, 220В) и комбинированным (сеть/аккумулятор) питанием.

Результаты измерений индицируются на многофункциональном жидкокристаллическом дисплее. Время измерения зависит от индуктивности контролируемого объекта.

Прибор внесён в Госреестр средств измерений РФ. Свидетельство об утверждении типа средств измерений RU.C.34.033.A № 29195/1.

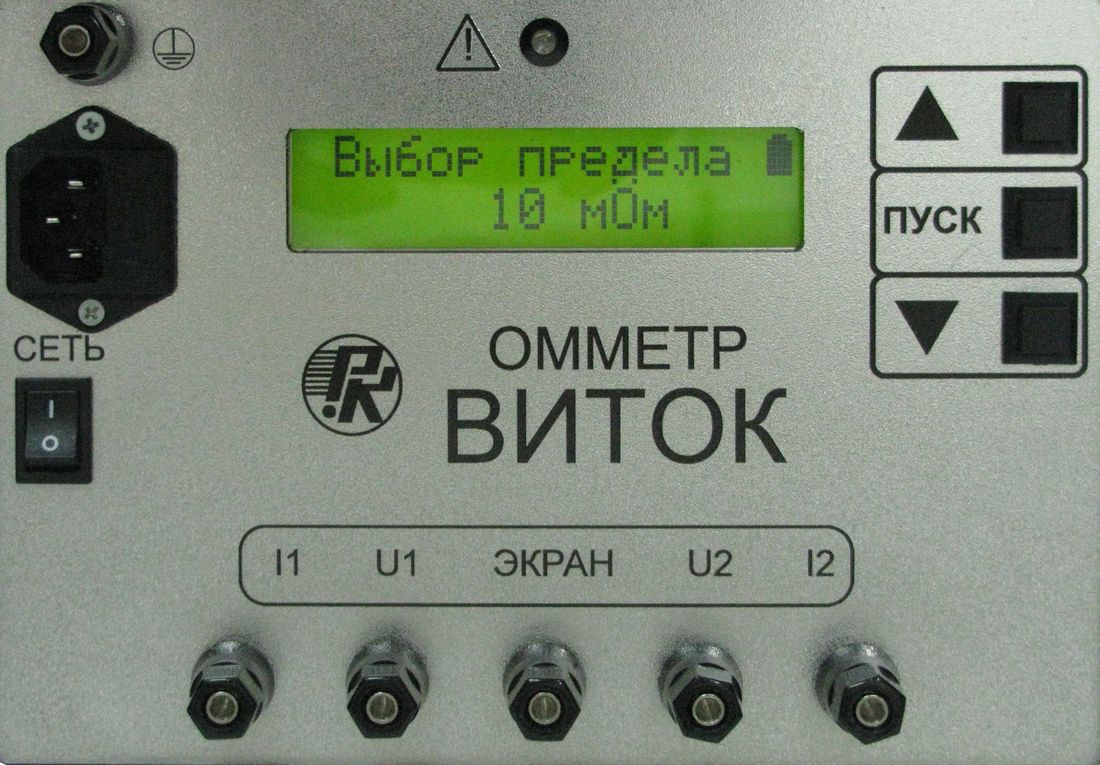

vitok-panel

Результаты измерений и вычислений индицируются на многофункциональном жидкокристаллическом дисплее. Время измерения зависит от индуктивности контролируемых объектов.

Прибор успешно эксплуатируется при контроле силовых трансформаторов мощностью до 25000 кВА.

По отдельным заказам потребителей омметры «Виток» комплектуются входным измерительными кабелями (16 вариантов исполнения), которые отличаются длиной , материалом изоляции кабеля (трубки), а также конструкцией контакторов.

В настоящее время омметр «Виток» выпускается в двух модификациях - с сетевым и комбинированным питанием.

Технические характеристики

Диапазон  измеряемых  сопротивлений, Ом

10-6...105

Погрешность измерения сопротивления, %

0,2...0,5

Диапазон рабочих температур, оС

минус 5...40

Потребляемая  мощность, ВА, не более

70

Габаритные  размеры, мм, не более

232х192х111

Питание прибора от сети частотой 50 Гц, В

220

Масса прибора, кг, не более

2,8

Продолжительность непрерывной работы омметра от встроенного аккумулятора, час, не менее

3,0



Входные кабели и контакторы

Контактор

Трубка

Длина, м

Вариант 1

Контактор

Вариант 2

Контактор

Вариант1

Входной кабель

Вариант 2

Входной кабель

1

+



+

3

2

+



+



3



+

+



4



+



+

5

+



+

5

6

+



+



7



+

+



8



+



+

9

+



+

10

10

+



+



11



+

+



12



+



+

13

+



+

15

14

+



+



15



+

+



16



+



+

Контактор вариант 1 :

Контактор

Контактор (вариант 1) представляет собой одну пару подпружиненных клещей длиной 150 мм и толщиной металла – 0,7 мм.  Клещи снабжены двумя заострёнными контактами в верхней части губок и одним -  в нижней части губок. Два верхних контакта соединены с токовой, а один нижний – с потенциальной цепью входного кабеля. Контакты изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 20 мм.

Контактор вариант 2 :

Контактор

Контактор (вариант 2) представляет собой две пары подпружиненных клещей длинной 75мм и толщиной металла – 0,3 мм. Максимальное расстояние между губками в раскрытом состоянии - 25мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. Данные клещи в отличие от первого варианта исполнения не оснащены заостренными штырями.

Трубка вариант 1 :

Трубка

Силиконовая трубка стойкая к низким и высоким температурам, а также агрессивным средам (в том числе действию ультрафиолета). Эластичная силиконовая трубка с двойной толщиной стенкой имеет значительно лучшую механическую прочность, чем трубка ПХВ.

Трубка вариант 2 :

Трубка

Эластичная ПХВ трубка.

Во всех вариантах исполнения входного кабеля в качестве токовой цепи используется экранированный провод марки МГШВЭ сечением 0,75 мм, а в качестве потенциальной - сечением 0,2 мм.


Сделать заказ и запросить дополнительную информацию по Виток Вы можете здесь.
