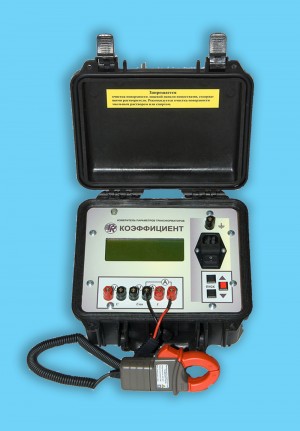

Измеритель параметров трансформаторов «Коэффициент»

Измеритель параметров трансформаторов «Коэффициент»


Микропроцессорный прибор «Коэффициент» предназначен для контроля параметров мощных трансформаторов и применяется для оснащения эксплуатационных служб энергосистем и предприятий, изготавливающих энергетическое оборудование, и может использоваться как в цеховых условиях, так и на открытых распределительных устройствах подстанций.

Прибор «Коэффициент» разработан по техническим требованиям ОАО «Саратовская ГЭС» и позволяет в соответствии с требованиями ГОСТ 3484 и методическими указаниями ОРГРЭС измерять для трансформаторов всех схем и групп соединений по ГОСТ 30830 следующие параметры:

- коэффициент трансформации;

- потери холостого хода на малом напряжении;

- сопротивление короткого замыкания.

Прибор может использоваться в качестве вольтметра и амперметра переменного тока. Одновременно возможно использование в качестве двух гальванически развязанных вольтметров или вольтметра и амперметра.

Технические характеристики
Измеряемая величина Диапазон измерений Допускаемая основная погрешность измерений, %

Действующее (среднеквадратическое) значение переменного напряжения (U), В

25-420



formula1

Действующее (среднеквадратическое) значение переменного напряжения (Uнн), В

42-420

formula2

2-42

formula2



Коэффициент трансформации (Кт)

1-100



formula3





Действующее (среднеквадратическое) значение переменного тока (I), А

20-100*



formula4

2,0-20

formula5



0,20-2,0

formula5



0,020-0,20

formula5





Активная электрическая мощность (P), Вт

840-8400

formula6



84-840

formula7



4,4-84

formula7







Сопротивление короткого замыкания (Zкз), Ом



2100-21000

formula8



210-2100

formula8



11-210

formula8



2-20*

formula9



Варианты исполнения входных разъёмов

Входной разъем

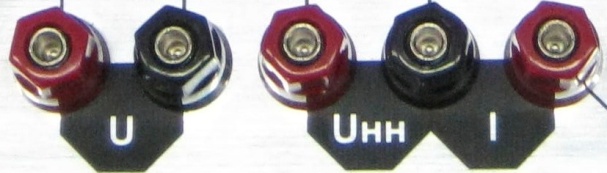

Вариант 1. Винтовые зажимы обеспечивают подключение разных типов проводов.

Входной разъем

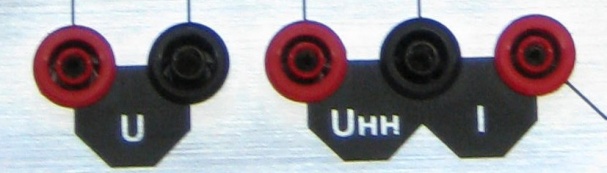

Вариант 2. Изолированные разъёмы повышают безопасность проведения работ.

Дополнительные принадлежности:

Комплект измерительных кабелей Длина, м.

- измерительные кабели с изоляцией из ПВХ или силикона – 4 шт;

- изолированные “крокодилы” – 4 шт;

2

5

10

15

При заказе только комплекта кабелей уточняйте вариант исполнения входных разъёмов измерителя.

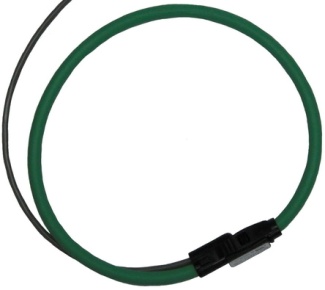

Токоизмерительные клещи 1000А (катушка Роговского)

Токоизмерительные клещи

Гибкий датчик тока позволяет провести измерение тока и сопротивления короткого замыкания на отводе диаметром до 14,5см. Длина провода не менее 2,5 м.


Сделать заказ и запросить дополнительную информацию по Коэффициент Вы можете здесь.
