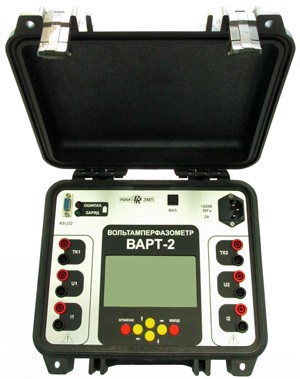

Вольтамперфазометр «ВАРТ-2»

Вольтамперфазометр «ВАРТ-2»


Прибор «ВАРТ-2» предназначен для измерения электрических величин в одно- и трёхфазных цепях и обеспечивает контроль частоты, напряжения, тока, активной, реактивной и полной мощности; коэффициента мощности, полного электрического сопротивления, угла фазового сдвига между напряжением и током. «ВАРТ-1» имеет гальванически развязанные каналы напряжения и тока ,что позволяет  осуществлять измерения, в том числе на отдельных гармониках в соответствии с ГОСТ-22261.

Технические характеристики
Измеряемая величина Диапазон измерения

Действующее (среднеквадратическое) значение переменного напряжения U, В

50-500

5-50

0,5-5

0,05-0,5

50-500

Действующее (среднеквадратическое) значение напряжения первой гармоники U(1), В

5-50

0,5-5

0,05-0,5

10-100 (клещи)

1-10

Действующее (среднеквадратическое) значение тока I, А

0,1-1

0,01-0,1

10-100 (клещи)

1-10

0,1-1

Действующее (среднеквадратическое) значение переменного тока первой гармоники I(1), А

0,01-0,1

50-500

5-50

0,5-5

0,05-0,5

Угол фазового сдвига между напряжением и током ??, °

±180

Угол фазового сдвига между напряжениями ??, °

Угол фазового сдвига между токами ??, °

Полная электрическая мощность S, ВА

от 0,1Iх0,1U

до IхU

Активная электрическая мощность P, Вт

(Kp=1,0)

от 0,1Iх0,1U

до IхU

Реактивная электрическая мощность Q, ВАр

(Kp=0,0)

от 0,1Iх0,1U

до IхU

Коэффициент мощности ?

±1,0

Частота переменного тока f, Гц

45 ? 65

Полное электрическое сопротивление Z, Ом

от Uн/Iк

до Uк/Iн

Измерение среднеквадратического значения напряжения, В,до

500

Измерение среднеквадратического значения тока, А, до

150

Диапазон рабочих температур,0С

минус 10 ? 45

Габаритные размеры,мм, не более

232х192х111

Масса, не более, кг

5

Длина кабеля, м, не более

2?15


Сделать заказ и запросить дополнительную информацию по ВАРТ-2 Вы можете здесь.
