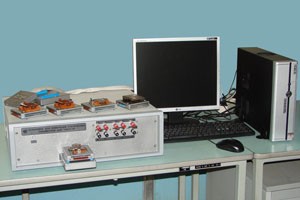

Установка измерения статических параметров ГИС 16-ти, 18-ти разрядных ЦАП "УИСП-70"

Установка измерения статических параметров ГИС 16-ти, 18-ти разрядных ЦАП


Установка предназначена для измерения статических параметров 16-ти , 18-ти разрядных ЦАП в микросхемном исполнении.

В настоящее время проведена первичная калибровка установки и проводятся работы по включению в Госреестр средств измерений.

Технические характеристики
Пределы допускаемой относительной погрешности измерения дифференциальной нелинейности ELD в заданной точке характеристики преобразования ГИС ЦАП, %, не более:

- в диапазоне ±0,01 % от полной шкалы

±0,0001

- в диапазоне от ±0,01 до ±0,05 % от полной шкалы

±(0,02ELD +0,0001)

Пределы допускаемой относительной погрешности измерения нелинейности EL в заданной точке характеристики преобразования,%, не более:

- в диапазоне ±0,01 % от полной шкалы

±0,0001

- в диапазоне от ±0,01 до ±0,05 % от полной шкалы

±(0,05EL +0,0001)

Пределы допускаемой относительной погрешности измерения погрешности преобразования в конечной точке ЕG в диапазоне ±0,02 %, %

не более ±0,005

Пределы допускаемой относительной погрешности измерения погрешности коэффициента преобразования ЕO в диапазоне ±0,2 %, %

не более ±0,002

Пределы допускаемой абсолютной погрешности измерения напряжения смещения нуля UOO в диапазоне ±10 мВ, мкВ

не более ±(0,0005 * UOO +10 мкВ)

Пределы допускаемой абсолютной погрешности измерения тока смещения нуля IOO, нА:

- в диапазоне ±20 нА

не более ±2

- в диапазоне ±800 нА

не более ±10

Пределы допускаемой абсолютной погрешности измерения выходного тока IDRH ЦАП с выходом по току в диапазоне ± 4 мА, мА

не более ±0,04

Пределы допускаемой абсолютной погрешности измерения токов потребления ICC по цепям питания +15 В, -15 В и +5 В в диапазоне ±40 мА, мА

не более ±(0,015 * ICC+10мкА)

Относительные погрешности напряжений питания UCC, подаваемые на измеряемую ГИС ЦАП с установки в диапазонах +15 В ±10%, -15 В±10%, +5 В ±10% , %

не более ±0,5

Дискретность независимых изменений напряжений питания UCC

5

Относительные погрешности опорных напряжений UREF +10 В или –10 В, подаваемых на измеряемую ГИС ЦАП с установки ,%

не более ±0,1

Уровни логического нуля, подаваемые на измеряемую ГИС ЦАП с установки, В

0,1...0,8

Уровни логической единицы, подаваемые на измеряемую ГИС ЦАП с установки, В

2,4…5,0


Сделать заказ и запросить дополнительную информацию по УИСП-70 Вы можете здесь.
