Серия малогабаритных датчиков-реле ДЕ-57

Назначение

Датчики предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений (избыточного и вакуумметрического, а так же разницы давлений).

Контролируемая среда – воздух, газы и жидкости неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине.

Являются аналогами датчиков реле серии РУМД (ДД-1.6, ДД-0.25, ДН-40, ДН-6, ДН-2.5, ДТ-40, ДТ-2.5). По сравнению с серией РУМД габаритные размеры уменьшены не менее чем в 5 раз, масса в три раза.

Разработанные датчики-реле имеют информационную шкалу настройки.

В 2001 году датчики-реле ДЕ-57 удостоены награды "Знак качества XXI века", также являются лауреатами конкурса 100 лучших товаров России в 2000 году.

Продукция сертифицирована.

Основные технические характеристики

Датчики-реле предназначены для работы в условиях:
- температура окружающей среды от -30 до +50о С;
- относительная влажность (95±3)% при температуре 35о С;
- вибрация частотой до 25 Гц, с амплитудой не более 0,1 мм.
Обозначение
Пределы уставок
Величина зоны возврата
Давление перегрузки
габаритные размеры, мм не более
Масса кг, не более
Датчики-реле давления, кПа (кгс/см²)
ДЕ 57-1600
400-1600
(4-16)
160
(1,6)
2000
(20)
27×31×120
0,15
ДЕ 57-600
100-600
(1-6)
160
(1,6)
1200
(12)
27×31×120
0,15
ДЕ 57-200
20-200
(0,2-2)
25
(0,25)
400
(4)
27×31×120
0,15
Датчики-реле напора, кПа (кгс/м²)
ДЕ 57-40
4-40
(400-4000)
5
(500)
80
(8000)
Ø 60×130
0,25
ДЕ 57-6
0,6-6
(60-600)
0,6
(60)
18
(1800)
Ø 95×130
0,25
ДЕ 57-2,5
0,04-2,5
(4-250)
0,25
(25)
10
(1000)
Ø 142×130
0,4
Датчик-реле тяги, кПа (кгс/м²)
ДЕ 57-40Т
4-40
(400-4000)
5
(500)
80
(8000)
Ø 60×130
0,25
ДЕ 57-6Т
0,6-6
(60-600)
0,6
(60)
18
(1800)
Ø 95×130
0,25
ДЕ 57-2,5Т
0,04-2,5
(4-250)
0,25
(25)
10
(1000)
Ø 142×130
0,4
Датчик-реле перепада напора, кПа (кгс/м²)
ДЕ 57-2,5ПН
0,1-2,5
(10-250)
0,25
(25)
10
(1000)
Ø 200×165
1,4

Монтаж датчика-реле

На объекте датчики-реле устанавливаются в вертикальном положении с помощью штуцера М12x1,5 (кроме ДЕ-57-2ПН). Штуцер поставляется в комплекте.
В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другое.
Процедура монтажа датчика-реле ДЕ-57-2ПН выглядит следующим образом:
Закрепить прибор на кронштейне;
Подсоединить к нему трубопровод, предварительно развальцевать конец трубки по
уплотнительному кольцу подсоединительного штуцера.

Подключение датчика-реле в электрическую цепь производиться по нижеприведенной электрической схеме, проводами сечением 0,5¸1,6 мм.

Схема электрическая подключения

Схема электрическая подключения

номер провода
цвет изоляции
Допускаемая замена по цвету изоляции
1
черный
фиолетовый, коричневый
2
красный
розовый, желтый, оранжевый
3
белый
синий, голубой, зеленый

Фотографии приборов

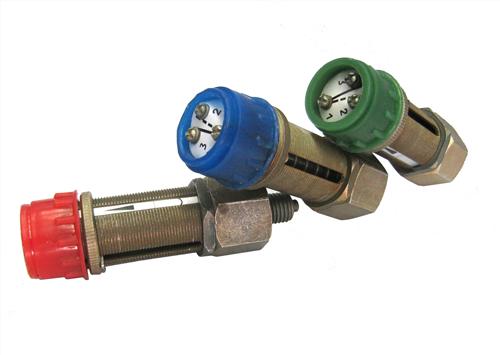

Датчик-реле давления ДЕ57-200

Датчик-реле давления ДЕ57-200

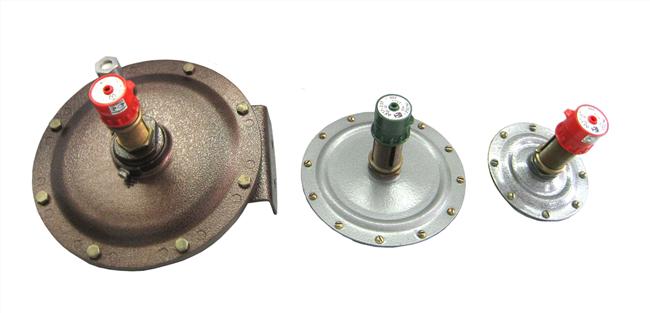

Датчики-реле давления ДЕ57-2,5ПН, ДЕ57-2,5Т, ДЕ57-6Т

Датчики-реле давления ДЕ57-2,5ПН, ДЕ57-2,5Т, ДЕ57-6Т
