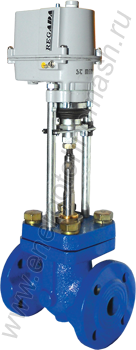

Клапан запорно-регулирующий ЗРК (КЗР) 25ч945п односедельный фланцевый



Назначение
Клапан запорно-регулирующий с электрическим приводом ЗРК 25ч945п является регулирующим и запорным исполнительным устройством, предназначенным для автоматического регулирования расхода неагрессивных к материалам деталей клапана сред, а также для полного перекрытия потока в системах теплоснабжения, горячего и холодного водоснабжения, вентиляции и других технологических системах.

ЗРК 25ч945п управляется электронными контроллерами (ПИД-регуляторами).

Технические характеристики
  • Температура окружающей среды –от 5ºС до 50ºС
  • Относительная влажность воздуха –от 30 до 80 % при температуре 35ºС
  • Условное давление, Ру –1,6 МПа
  • Регулируемая среда –жидкие и газообразные среды, неагрессивные к материалам деталей клапана
  • Температура регулируемой среды –до 150ºС
  • Класс герметичности –А (нет видимых протечек) ГОСТ 9544
  • Пропускная характеристика –линейная
  • Присоединительные размеры и размеры уплотнительных поверхностей –исполнение 1 ряд 2 ГОСТ 1281
Положение и способ монтажа

Клапан ЗРК 25ч945п устанавливается в любом положении, кроме электроприводом под клапаном. В месте удобном для проведения обслуживания и ревизии. При наклонном расположении клапана под ЭИМ следует установить опоры

Гарантии

Гарантийный срок эксплуатации –12 месяцев со дня ввода в эксплуатацию.

Срок консервации – 5 лет.

Срок службы – не менее 10 лет.

Наработка на отказ – 100000 часов.

Преимущества клапанов ЗРК
  • обеспечение точного регулирования в системе
  • совмещение запорной и регулирующей функций
  • применение простой и надежной конструкции узла затвора
  • применение сальникового узла, не требующего сервисного обслуживания
  • ремонтопригодность, возможность послегарантийного обслуживания
Принцип работы

Регулирование потока рабочей среды осуществляется путем перемещения плунжера относительно седла и изменения тем самым пропускной способности клапана по сигналу, поступающему на ЭИМ. Усилие, развиваемое ЭИМ, передается на плунжер, который перемещается вверх и вниз, изменяя площадь открытого проходного отверстия седла. Герметичность клапана относительно внешней среды обеспечивается прокладкой и сальниковым уплотнением

Материал основных деталей клапана
  • Корпус клапана – серый чугун СЧ20 ГОСТ 1412
  • Плунжер – нержавеющая сталь 40Х13 ГОСТ 5949
  • Уплотнение на плунжере – Фторопласт Ф4 К15М5
  • Седло – латунь ЛС59 ГОСТ 5527
  • Уплотнение сальникового узла – фторкаучук ГОСТ 9833 (6 группа резины)

Устройство клапана ЗРК 25ч945п:

1 – корпус,

2 – седло,

3 – плунжер,

4 – кольцо фторопластовое,

5 – сальниковый узел,

6 – электропривод

Диаметр условного прохода, Ду, мм

25

32

50

65

80

Рабочий ход плунжера, мм

15

19

25

32

32

Условная пропускная способность, Kvy, м3

2,5

4,0

6,3

10

6,3

10

16

16

25

40

25

40

63

40

63

100

Тип ЭИМ

ST mini

ST0

ST0.1

Масса клапана, кг

10

13

19

32

34



Ду,мм

D1,mm

D2,mm

D3,mm

L,mm

n

D,mm

Н,мм

25

68

85

115

160

4

14

380

32

78

100

135

180

18

440

50

102

125

160

230

450

65

122

145

180

290

8

670

80

133

160

195

310

685



Ду. мм

ДР. МПа при комплектации приводом

STmini (1.1 кН)

ST0 (4,5 кН)

ST0.1 (7,2kH)

25

1.6

-

-

32

-

1,6

-

50

-

-

65

-

-

1.6

80

-

-

1.6


Сделать заказ и запросить дополнительную информацию по ЗРК (КЗР) 25ч945п Вы можете здесь.
