Регулятор давления РД-3М

Изготовление и поставка по ТУ 25-02.16.20-85Сертификат соответствия № РОСС RU.AB52H 03431Код ОКП 42181

Назначение

Регулятор РД-3М является управляющим устройством и предназначен для работы в комплекте с исполнительными устройствами (гидравлическими клапанами и регуляторами) и вспомогательными устройствами (импульсными клапанами ИК-25, ИК-3/10 и др.) для регулирования давления, расхода, уровня и перепада давлений жидких неагрессивных к материалам деталей регулятора сред на объектах теплоснабжения, водоснабжения, насосных станциях, ЦТП и других технологических объектах.В комплекте с исполнительными устройствами РД-3М предназначен также для выполнения функции защиты (рассечки тепловых сетей на гидравлически изолированные зоны) при аварийном нарушении гидравлических режимов.

Регулятор выпускается в двух исполнениях:
• в односильфонном исполнении - применяется как регулятор давления на подающем или обратном трубопроводе, а также как регулятор уровня в открытых емкостях (по давлению)
• в трехсильфонном исполнении - применяется как регулятор давления, перепада давлений, расхода на трубопроводах и уровня в закрытых емкостях (по перепаду давлений)

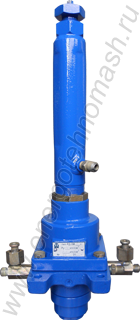

Регулятор давления РД-3М
Конструктивные особенности
В приборе РД-3М успешно произведена модернизация узла управляющего клапана. Введена резьбовая посадка клапана по аналогии с прибором РД-3А и изменен крепеж стакана фильтра, в результате чего значительно улучшились эксплуатационные свойства изделия.
Технические характеристики

Регулируемая и регулирующая среда

Сетевая вода в системах теплоснабжения и водоснабжения

Условное давление, Ру, МПа:

1,6

Температура:

регулируемой среды, °С

регулирующей среды, °С

до 180

до 150

Пределы настройки, МПа

0,01 – 0,1

0,06 – 0,25

0,1 – 0,6

0,4 - 1,6

Зона нечувствительности:

давления, перепада давлений, % от верхнего предела настройки

уровня, мм вод, ст

до 2,5

до 40

Зона пропорциональности:

давления, перепада давлений, % от верхнего предела настройки

уровня, мм вод, ст

до 25

до 400

Закон регулирования

пропорциональный

Габаритные размеры, мм

500x245x175

Масса, кг

не более 9

Положение и способ монтажа
Регулятор устанавливается в вертикальном положении, прикрепляется к стене или стойке вблизи от исполнительного устройства с учетом удобства обслуживания и наименьшей длины соединительных линий.
В точке отбора импульсов на трубопроводе объекта регулирования, а также в точках забора и возврата рабочей среды, должна устанавливаться запорная арматура (запорный вентиль, кран шаровый и др.). Монтаж прибора производится над исполнительным устройством, но не выше 1 метра.
Гарантии
  • Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию.
  • Срок консервации – 3 года.
  • Срок службы – не менее 10 лет.
  • Наработка на отказ - 100000 часов.

Преимущества регуляторов РД-3М

  • работа под действием рабочей среды, без каких-либо посторонних источников энергии
  • широкий диапазон настройки (0,01 - 1,6 МПа)
  • обеспечение точной работы и повышение чувствительности регулирующих клапанов больших диаметров условного прохода
  • ремонтопригодность, возможность послегарантийного обслуживания
Принцип работы
Принцип действия регулятора основан на перенаправлении потока рабочей среды, проходящей через основание регулятора, для подачи или сброса управляющего давления в рабочей камере гидропривода исполнительного устройства.
Перенаправление потока рабочей среды происходит за счет перемещений управляющего клапана РД-3М, который открывает и закрывает соответствующие проходные отверстия регулятора. Движение управляющему клапану передается через чувствительный элемент - сильфон или группу сильфонов. Перемещения чувствительного элемента происходят при нарушении равновесия между усилием настроечной пружины и силой импульсного (измеряемого) давления на контрольном участке трубопровода, действующего на сильфон или группу сильфонов.
РД-3М - исполнение односильфонное
РД-3М - исполнение трехсильфонное

Устройство регулятора РД-3М
1 - фильтр, 2 - стакан, 3 - клапан управляющий, 4 - основание, 5 - штуцер Рупр, 6 - штуцер Рраб, 7 - сильфон или группа сильфонов, 8 - камера импульсная, 9 - штуцер Римп(изм), 10 - пружина настроечная, 11 - винт настроечный.

Схема подключения регулятора РД-3М

Римп(изм) - Импульсное (измеряемое) давление среды на
контрольном участке трубопровода
Рраб - Рабочее давление среды во вспомогательном
трубопроводе
Рупр - Управляющее давление среды на исполнительное
устройство (РК, УРРД, ИК-25, ИК-3/10 и др.)
Рс - Сброс давления

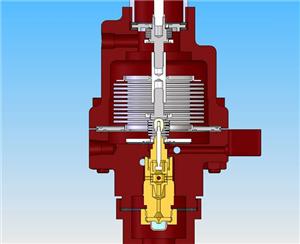

Импульсная камера с управляющим клапанком Регулятора РД-3М (модернизированного) в трехсильфонном исполнении

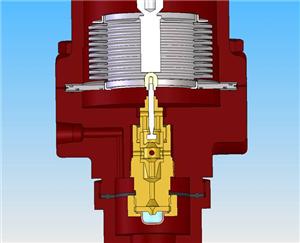

Импульсная камера с управляющим клапанком Регулятора РД-3М (модернизированного) в односильфонном исполнении

Регулятор РД-3М (модернизированный) в трехсильфонном исполнении в разрезе

Регулятор РД-3М (модернизированный) в односильфонном исполнении в разрезе
