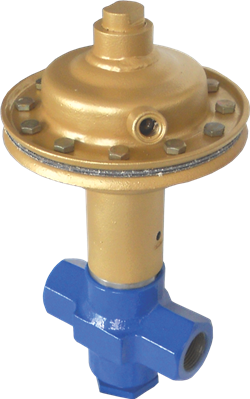

Клапан импульсный ИК-25

Назначение

Клапан ИК-25 может применяться в качестве исполнительного и вспомогательного устройства, управляемого приборами РД-3М, ПТ-1-1 и их аналогами.

В качестве исполнительного устройства ИК-25 применяется для регулирования давления, расхода, уровня или температуры жидких неагрессивных к материалам деталей клапана сред, а также используется как разделительное и смесительное трехходовое устройство при автоматизации систем теплоснабжения, водоснабжения и других технологических процессов.

В качестве вспомогательного устройства ИК-25 применяется для ускорения срабатывания исполнительных устройств – регулирующих клапанов больших диаметров условного прохода при регулировании заданных параметров и автоматической защите (рассечке тепловых сетей на гидравлически изолированные зоны) на насосных станциях, ЦТП и других технологических объектах.

Устройство и принцип работы

Клапан состоит из корпуса, гидравлического мембранного привода, затвора и пружины.

Принцип работы ИК-25 заключается в изменении площади сечения проходных отверстий клапана с целью изменения расхода, давления, уровня среды, а также перераспределения потоков сред, проходящих через корпус клапана, с целью их смешивания или разделения, в зависимости от перемещения затвора клапана. Движение затвору передается через шток от мембраны, перемещаемой при подаче в гидравлический привод клапана управляющего давления от управляющих устройств (РД-3М, ПТ-1-1 и др.) и возвращаемой в исходное положение при сбросе управляющего давления силой упругой деформации пружины сжатия.

При работе в качестве вспомогательного устройства для ускорения срабатывания исполнительных устройств (регулирующих клапанов больших диаметров условного прохода), функция ИК-25 заключается в ускоренной подаче и сбросе управляющего давления в гидравлических приводах исполнительных устройств.

Ускоренное заполнение и сброс управляющей среды в рабочей камере гидравлического привода исполнительного устройства происходит за счет большей площади сечения проходных отверстий ИК-25, чем в регуляторе РД-3М и его аналогах

Положение и способ монтажа

Клапан устанавливается в вертикальном положении на горизонтальном участке трубопровода, в месте, удобном для обслуживания и проведения ревизии. Для подвода управляющего давления рекомендуется импульсная трубка из монтажного комплекта.

Устройство клапана ИК-25

1 - пробка, 2 - затвор, 3 - седло, 4 - корпус, 5 - сальниковый узел, 6 - пружина, 7 - шток, 8 - гидропривод, 9 - штуцер, 10 - пробка
Схемы подключения импульсного клапана ИК-25 как исполнительного устройства
Схема подключения ИК-25 в нормально-закрытом состоянии

Схема подключения ИК-25 в нормально-открытом состоянии

Схема подключения ИК-25 как трехходового смесительного устройства

Рупр - управляющее давление среды отуправляющего устройства (РД-3М, ПТ-1-1 и др.)Рпр - давление потока среды, регулируемойклапаном ИК-25Роб - давление потока среды в обратномтрубопроводе
Схемы подключения импульсного клапана ИК-25 как вспомогательного устройства
Схема подключения ИК-25 для ускоренной подачи управляющего давления на исполнительное устройств


Рком - командное давление среды отуправляющего устройства (РД-3М и др.)

Рраб - рабочее давление во вспомогательномтрубопроводе

Рупр - управляющее давление среды наисполнительное устройство (регулирующий клапан)
Рс - сброс управляющего давления
Схема подключения ИК-25 как разделительного устройства для защиты(рассечки тепловых сетей на гидравлически изолированные зоны

Рком - командное давление среды отуправляющего устройства защиты (рассечки)(РД-3М и др.)

Рупр - управляющее давление среды, проходящеечерез корпус ИК-25 от управляющего устройстварегулирования (РД-3М и др.) на исполнительноеустройство (регулирующий клапан)

Рраб - рабочее давление во вспомогательномтрубопроводе
Рс - сброс управляющего давления сисполнительного устройства (регулирующегоклапана

Регулируемая среда

сетевая вода в системах теплоснабжения и водоснабжения

Диаметр условного прохода, Ду, мм

25

Условное давление, Ру, МПа

1.6

Управляющее давление среды, Рупр, МПа

0,25-1,0

Температура, °С:

Регулируемой среды

Регулирующей среды

до 150

до 140

Условная пропускная способность, Kvy, м3

8±2

Габаритные размеры, мм

170x293x321

Масса, кг

11.5


Сделать заказ и запросить дополнительную информацию по ИК-25 Вы можете здесь.
