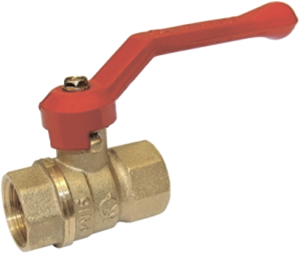

Кран шаровый 11Б27П1
Назначение
Краны шаровые муфтовые полнопроходные латунные марки «ГАЛЛОП» применяются в качестве запорной арматуры.
Краны предназначены для установки:
• на трубопроводах систем питьевого и хозяйственно питьевого назначения
• горячего водоснабжения
• отопления
• сжатого воздуха
• на технологических трубопроводах, транспортирующих вещества не агрессивные к материалам кранов
Герметичность затвора: класс А по ГОСТ 9544
Материалы основных деталей крана
| Детали крана | латунь марки ЛЦ40Сд |
| Уплотняющие прокладки | фторопласт-4 |
| Рукоятки | сплав алюминиевый АК5М2 |

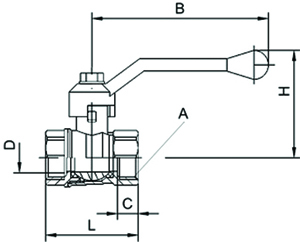

Габаритные и присоединительные размеры
| Ду,мм | А, дюймы | B, мм | C, мм | D, мм | H, мм | L, мм | Ру, МПа | Масса, кг |
| 15 | 1/2 | 85 | 12 | 13 | 49 | 49 | 1,6 | 0,154 |
| 20 | 3/4 | 85 | 12 | 17,5 | 52 | 54 | 1,6 | 0,212 |
| 25 | 1 | 100 | 13 | 22,5 | 62 | 63 | 1,6 | 0,402 |
| 32 | 1 1/4 | 100 | 15 | 29 | 66 | 76 | 1,6 | 0,562 |
| 40 | 1 1/2 | 137 | 18 | 36 | 75 | 89 | 1,6 | 0,86 |
| 50 | 2 | 137 | 18 | 46 | 83 | 101 | 1,6 | 1,375 |
Габаритные и присоединительные размеры крана “американка”
| Ду,мм | Ру, МПа | H, мм | L, мм | B, мм | Ручка | Масса, кг |
| 15 | 1,6 | 41 | 66 | 50 | бабочка | 0,184 |
| 20 | 1,6 | 44 | 75 | 50 | бабочка | 0,28 |
| 25 | 1,6 | 62 | 90 | 100 | рычаг | 0,555 |
Сделать заказ и запросить дополнительную информацию по 11Б27П1 Вы можете здесь.
