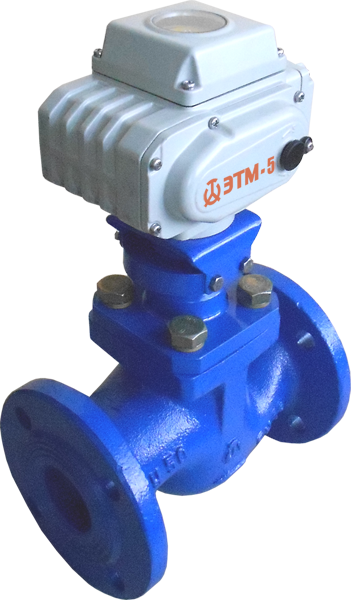

Клапан питания котлов дисковый КРП-50Мд

Изготовление и поставка по ТУ 4218-029-36329069-2013

Код ОКП 421854



Назначение

Клапан питания котлов дисковый КРП-50Мд  предназначен для автоматического питания и поддержания заданного уровня воды в верхнем барабане парового котла малой производительности, а также для других аналогичных систем, изготавливаемый для нужд народного хозяйства.

Основные признаки клапана -   стальной литой проходной фланцевый корпус с сальниковым уплотнением подвижных соединений, с электрическим исполнительным механизмом  вращательного типа ЭТМ.

Устройство

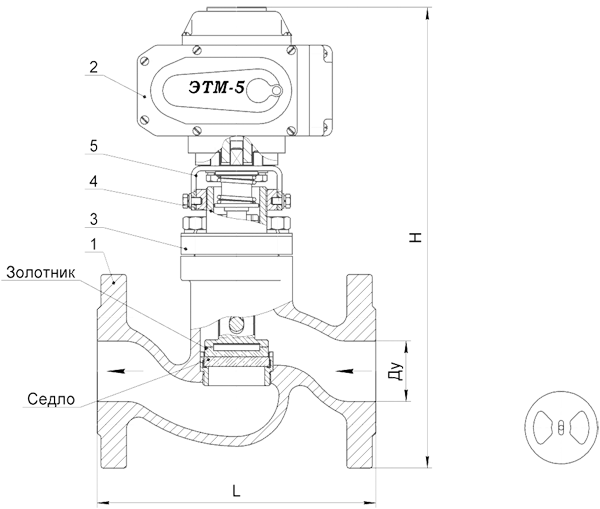

Клапан состоит из корпуса (1), электропривода (2), фланца (3), сальникового узла (4) и стойки (5) (см.рис.).

Затвор клапана состоит из дискового седла и золотника с притёртыми поверхностями, изготовленного в виде двух лепестков, которые, поворачиваясь, открывают в плоском седле профилированные отверстия. Плотное прилегание, в ходе цикла «закрыть- открыть», обеспечивает самоочищение поверхности, вследствие чего не происходит задиров и заклиниваний, даже со средами, содержащими загрязнения в виде твердых частиц. Затвор (золотник и седло) может быть выполнен из керамических пластин или  нержавеющей стали с наплавкой, что обеспечивает хорошее скольжение относительно друг друга.

Технические характеристики

Температура окружающей среды – от 5ºС до 50ºС

Относительная влажность воздуха – от 30 до 80% при температуре 35ºС

Условное давление, Ру – 2,5 МПа

Регулируемая среда - вода, пар и другие жидкие среды, неагрессивные к материалам, из которых изготовлен клапан.

Температура регулируемой среды – до 180ºС

Относительная нерегулируемая протечка равна нулю

Пропускная характеристика – линейная

Присоединительные размеры и размеры уплотнительных поверхностей – исполнение 1 ряд 2 ГОСТ 12815

Диаметр условного прохода, Dу. мм

50

80

Допустимый перепад давления, ΔР, кгс/см2

1,6; 2,5; 3,0; 4,0

Условная пропускная способность, Кvу, м3

3

5

8

12

20

18

28

33

Тип электропривода

ЭТМ-05

Принцип действия

Регулирование расхода питательной воды через клапан осуществляется изменением площади профилированных отверстий в седле, не перекрытых лопастями золотника, при вращении его вокруг оси и соответственно расхода воды, поступающей в котел. Форма конструктивной характеристики клапана определяется формой отверстий в седле.

Диаметр условного прохода Dу, мм

Строительная длина L,

мм

Высота

Н, мм

Присоединительные размеры фланца, мм

Масса, кг

не более

фD

d /n отв.

D1

50

230

380

165

18/4

125

17,0

80

310

430

200

18/8

160

30,0

Положение и способ монтажа

Клапан КРП-50Мд устанавливается в любом положении, кроме электропривод  под клапаном и направление среды соответствовало стрелке на корпусе, в месте удобном для проведения обслуживания и ревизии.

Гарантии

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию. Срок консервации – 5 лет. Срок службы – не менее 10 лет. Наработка на отказ – 80 000 часов.

Преимущества клапанов КРП-50Мд

- обеспечение высокой степени герметичности затвора

- нечувствительность к загрязнениям

- отсутствие износа при эксплуатации

- стабильность расходной характеристики в течение всего периода эксплуатации

Материалы основных деталей клапана

- корпус клапана – Ст35 ГОСТ 977

- фланец - Ст35 ГОСТ 977

- седло - сталь 40Х13 ГОСТ 5949

- золотник - сталь 40Х13 ГОСТ 5949

- уплотнение сальникового узла – фторкаучук ГОСТ 9833 (6 группа резины)

- стойка – сталь 08пс ГОСТ 16532


Сделать заказ и запросить дополнительную информацию по КРП-50Мд Вы можете здесь.
