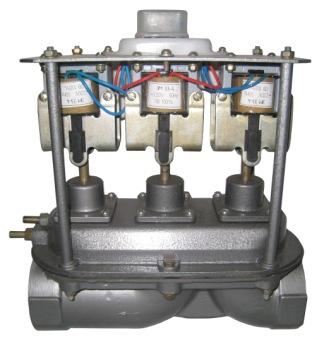

Блок питания газовый БПГ

Назначение

Блок питания газовый типа БПГ предназначен для промышленной и котельной автоматики в качестве запорно-регулирующего устройства, управляющего подачей газа к горелочному устройству котлов теплопроизводительностью от 0,1 до 3 Гкал/ч.

Имеется две модификации БПГ-I и БПГ-II с различными диаметрами условного прохода регулируемого клапана.

Продукция сертифицирована.

Основные технические характеристики

Диаметр условного проход:
А) запального клапана, мм
Б) запорного клапана, мм
В) регулируемого клапана БПГ-I, мм
Г) регулируемого клапана БПГ-II, мм

6
65
20
40
Рабочее давление газа, кгс/м2 (кПа)
80-500 (0,8-5)
Температура газа, °С, не более
+50
Температура окружающей среды, °С при относительной влажности до 80%
+5; +50
Напряжение питания переменного тока, В
220 (+22; -33)
Частота тока, Гц
50±1
Потребляемая мощность, ВА, не более
100
Режим работы, ПВ %
100
Габаритные размеры блока, мм, не более
278×132×332
Масса блока, кг. не более
7,85
Комплектность
С блоком поставляется паспорт.

Примечание: Мембрана двухгофровая (3 шт.), центр мягкий для клапана малого горения (1 шт.) и центр мягкий для клапана запальника (1 шт.) поставляется по спецификации заказа.

Конструкция

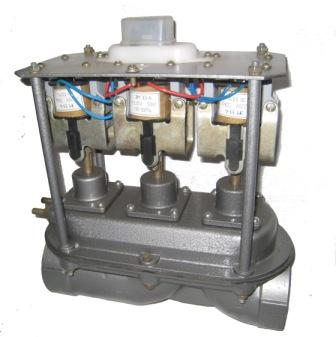

Блок питания газовый состоит из корпуса, крышки, клеммной панели с крышкой, регулировочного органа (клапан большого горения), запорного органа (клапан малого горения) и запального органа с электромагнитными приводами. Электромагниты посредством соединительного узла и штока соединяются с запорными элементами.

Пример записи блока при заказе:
Блок питания газовый БПГ-I (-II) АЛШ 2.087.001 ПС Ду регулируемого клапана 20 (40).
