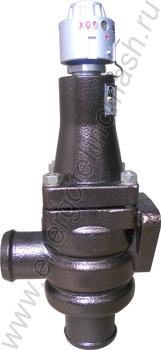

Регулятор температуры РТП-32Б

Назначение

Регулятор температуры прямого действия недистанционный предназначен для автоматического регулирования температуры охлаждающей жидкости (раствор трехкомпонентной присадки в чистой мягкой воде в соотношении: хромпик калиевый или натриевый из расчета 1-1,2% по весу, нитрит натрия и тринатрий фосфата из расчета 0,05% по весу, низкозамерзающие жидкости “40 и 65” (ГОСТ 28084-89)) в системах охлаждения дизелей типа Дб и Д12.

 Техническое описание

РТП32Б соответствует климатическому исполнению М и ОМ категории размещения 2 по ГОСТ 15150-69, но для работы при температуре от -50 оС до +50 оС относительной влажности 100% при температуре 35 оС.
Модификация I – с патрубковым подсоединением (Ф42);
Модификация II – с фланцевым подсоединением (треугольный фланец с тремя отверстиями М8, межосевое расстояние 50х60).
Регулятор температуры прямого действия недистанционный соответствует ТУ 25-02.161231-80.

Таблица №1. Основные технические характеристики

Условный проход, ДУ, мм

32

Условное давление, МПа

1

Ход клапана, мм

3,5±0,5

условная пропускная способность, м³/ч Kvy

16±10%

Протечка через закрытый клапан при перепаде на нем 0,1МПа не должна превышать % Kvy

0,5

Настройка на температуру трогания, (условную) °С

70-4

Настройка на температуру трогания при температуре окружающего воздуха, °C

75±2

Зона пропорциональности (условная), °С

не более 25

Постоянная времени, с

не более 100

Зона нечувствительности, °С

не более 2,0

Масса, кг

не более 3

Срок службы, лет

10
