Датчики ДЗЕ-I71


Датчики контроля забивки (заштыбовки) перегрузочных течек, емкостные - ДЗЕ-I71 - оптимально подходят для контроля уровня сыпучих материалов, включающих мелкие и средние фракции. Благодаря сферической поверхности из фторопласта исключено налипание материала, накапливание статического электричества.
Датчик ДЗЕ-I71

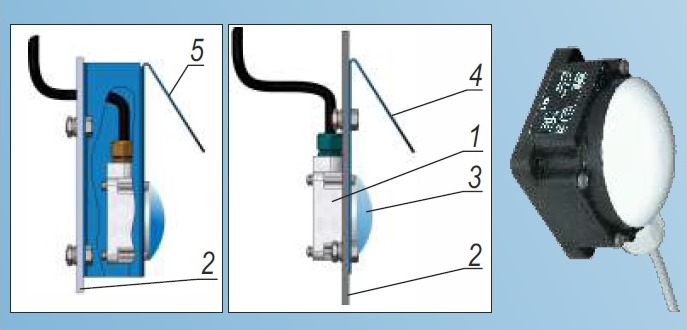

Датчики ДЗЕ-I71

(1) устанавливаются в стенку или крышку перегрузочной течки (бункера)

(2) на высоту контролируемого уровня, чувствительной поверхностью

(3) в сторону появления объекта.

Для исключения повреждений падающим материалом рекомендуется защитить датчик козырьком (4).

Вход контролируемого материала в зону срабатывания (25 мм) вызывает изменение логического сигнала датчика.

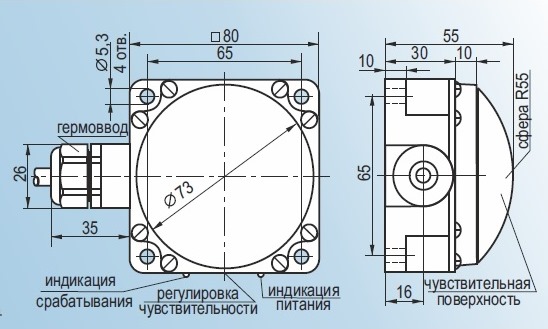

Схема датчика ДЗЕ-I71

Технические характеристики ДЗЕ - I71...
4-х проводные датчики постоянного напряжения 2-х проводные датчики переменного/ постоянного напряжения
… 43Р
… 43N
... 11
... 12
Расстояние срабатывания, мм 25
Напряжение питания, В 10 … 30 DC 20…320 АС / 20…250 DC
Напряжение коммутации нагрузки, В - -
Максимальный рабочий ток, Imax мА 250 500
Остаточный ток, Imax мА - ? 5
Импульсный ток при t=20мс - 3 А, f=1 Гц
Падение напряжения при Imax, В ? 2.5 ? 7.5
Диапазон рабочих температур, °С • высокотемпературные t= -15°…+105°С, в наименовании датчика указывается - ВТ;
• типовое исполнение t= -25°…+75°С, в наименовании датчика не указывается;
• низкотемпературные t= -45°…+65°С, в наименовании датчика указывается - НТ;
Степень защиты по ГОСТ 14254-96 IP67
Подключение с помощю кабеля, L=2м 4х0,25 мм2 3х0,34 мм2
при заказе другой длины кабеля, в конце наименования датчика указать количество метров.
Габаритные размеры, мм 80х80х55

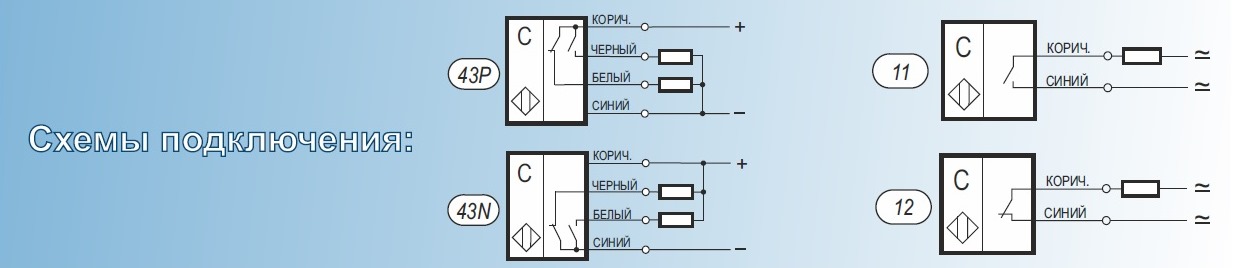

Схемы подлючения датчиков ДЗЕ-I71

Датчик ДЗЕ-I71 изготавливается в нескольких модификациях, отличающихся друг от друга схемой подключения, напряжением питания, диапазоном рабочих температур и длиной кабеля.

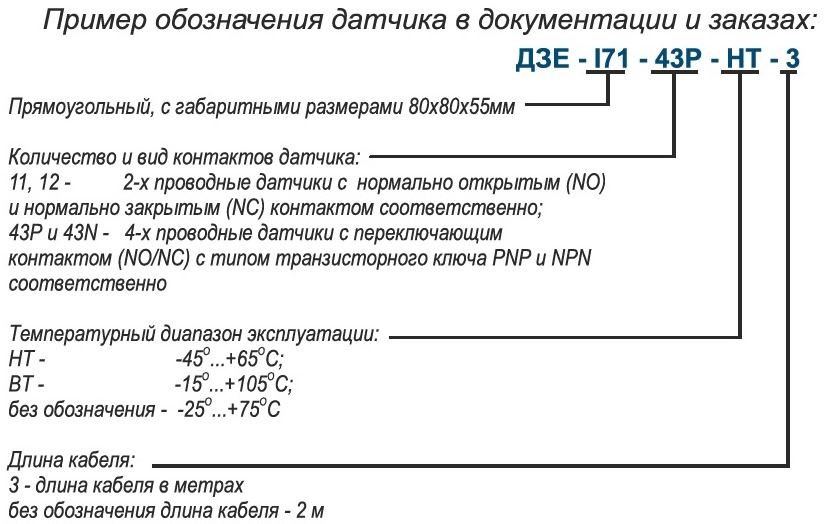

Пример обозначения датчиков ДЗЕ-I71 в документации и заказах

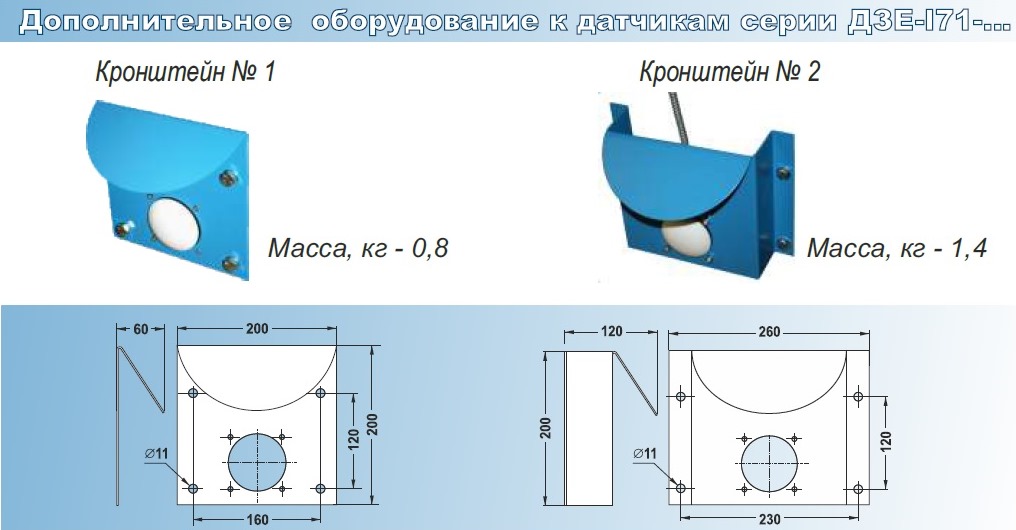

Дополнительное оборудование к датчикам серии ДЗЕ-I71

Кронштейны №1 и №2 предназначены для монтажа датчиков серии ДЗЕ-I71-...
Козырек кронштейнов обеспечивает защиту датчиков от разрушения падающими материалами сверху.
Кронштейн №1 используют при "врезном" способе установки датчика, кронштейн №2 при "накладном".
На рисунках кронштейны показаны с установленными датчиками.

* При необходимости обеспечить задержку срабатывания датчиков серии ДЗЕ-... рекомендуется применять Модуль ДЗ-2-24, см. раздел каталога 1.7 «Датчик заштыбовки ультразвуковой - Дополнительное оборудование».


Сделать заказ и запросить дополнительную информацию по ДЗЕ-I71 Вы можете здесь.
