Устройство контроля минимальной скорости - УКМС

Устройства контроля минимальной скорости ДКМС - предназначены для аварийного отключения ленточного конвейера в случае снижения скорости ленты ниже допустимой. Устройство может применяться на всех типах ленточных конвейерах с диапазоном номинальных скоростей от 0,5 до 8 м/с.
Устройство контроля минимальной скорости УКМС

Схема установки УКМС



Устройство УКМС

Устройство контроля скорости УКМС устанавливается на холостую ветвь конвейера, крепеж входит в комплект поставки (1). Для обеспечения полного прилегания колеса (2) устройства к ленте с необходимым усилием, изделие снабжено пружиной сжатия с блоком регулировки (3).
При движении конвейерной ленты вращается колесо устройства, при этом электронный блок (4) формирует электрические импульсы, с частотой, прямо пропорциональной скорости движения ленты. Полученные дискретные сигналы обрабатываются встроенной схемой контроля частоты, которая управляет выходным коммутационным элементом электронного блока.

Минимальная скорость конвейерной ленты, при которой произойдет изменение выходного логического сигнала устройства на противоположное, зависит от типа конкретного конвейера и задается ручкой пакетного переключателя (5) ступенчато. В устройстве предусмотрена возможность настройки минимальной скорости ленты в пределах от 0,4 до 6,5 м/с. Указанный интервал разбит на два диапазона по 10 скоростей в каждом. Выбор диапазона осуществляется переключением тумблера (6).

Технические характеристики Наименование - УКМС - …
4-х проводная схема постоянного напряжения 2-х проводная схема переменного напряжения + провод заземления 5-и проводная схема постоянного напряжения с релейным выходом 5-и проводная схема переменного напряжения с релейным выходом
… 43Р
... 02  ... 56 ... 86
Диапазон контролируемых скоростей, м/с 0.4 - 6.5
Количество контролируемых скоростей 20
Напряжение питания, В 10 … 30 DC 90 … 250 АС 24 DC 220 АC
Напряжение коммутации нагрузки, В 10 … 30 DC 90 … 250 АС 240 AC / 60  DC
Максимальный коммутируемый ток, Imax мА 500 1000
Задержка срабатывания, c 9 ± 2
Падение напряжения при Imax, В ≤1,5 ≤5 ≤5 ≤5
Диапазон рабочих температур, °С
• типовое исполнение t= -25°…+70°С;
• высокотемпературные - ВТ t= -15°…+90°С;
• низкотемпературные - НТ t= -45°…+65°С;
Степень защиты по ГОСТ 14254-96 IP66
Подключение клеммная коробка
Габаритные размеры, мм 500х153х105

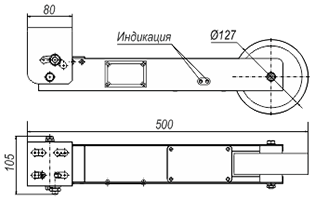

Габариты устройства контроля скорости УКМС-...   Дополнительное оборудование

Габариты устройства контроля скорости УКМС


Колесо УКМС в сборе


Колесо УКМС в сборе.
Поставляется в составе ЗИП из
расчета 1 шт. на 10 приобретаемых УКМС
или отдельно, по заявке заказчика.

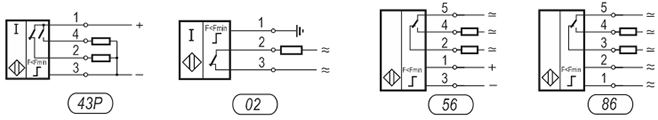

Схемы подключения

Схемы подключения УКМС



Пример обозначения устройства УКМС в документации и заказах:

УКМС-43Р-НТ
Количество и вид контактов датчика:
     02 - 2-х проводные с проводом заземления, на переменное напряжение с нормально замкнутым контактом;
     43P - 4-х проводные устройства с переключающим контактом с типом транзисторного ключа PNP;
     56, 86 - 5-ти проводные устройства с релейным выходом, на постоянное и переменное напряжене соответственно;
Температурный диапазон эксплуатации:
     НТ - -45°…+65°С;
     ВТ - -15°…+90°С (-15°…+85°С - для 5-ти проводных датчиков);
     без обозначения - -25°…+75°С;
