Датчики контроля минимальной скорости - ДКМС


Датчики контроля минимальной скорости ДКМС - предназначены для контроля минимальной скорости ленты конвейера в пределах номинальных скоростей от 0,4 до 10 м/с.
Датчик контроля минимальной скорости ДКМС

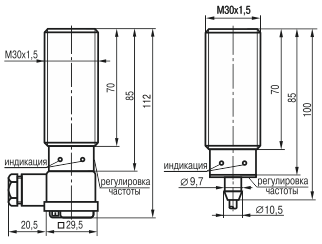

Чертёж датчика контроля минимальной скорости ДКМС

Датчик ДКМС имеет встроенную схему контроля частоты воздействия, которая управляет выходным коммутационным элементом. При вращении барабана металлические части (спицы барабана, зубья шестерни, приливы и т.д.) воздействуют на чувствительную поверхность датчика с частотой пропорциональной частоте вращения. Схема контроля частоты сравнивает частоту воздействия с заданной пороговой. Снижение частоты воздействия ниже пороговой вызывает изменение логического сигнала датчика. Порог срабатывания устанавливает производитель по заданию заказчика и маркирует на датчике. Заказчик имеет возможность настройки на требуемую пороговую частоту на месте эксплуатации с помощью встроенного потенциометра. Для самостоятельного сервисного обслуживания, проверки функционирования и настройки частоты срабатывания датчиков контроля минимальной скорости, рекомендуется использовать тест-блок.

Технические характеристики Наименование - ДКМС1 - … / ДКМС2 - …
4-х проводные датчики постоянного напряжения 2-х проводные датчики переменного напряжения + провод заземления 5-и проводные датчики постоянного напряжения с релейным выходом 5-и проводные датчики переменного напряжения с релейным выходом
… 43Р
... 01
... 02
 ... 56 ... 86
Расстояние срабатывания, мм 10
Напряжение питания, В 10 … 30 DC 90 … 250 АС 24 DC 220 АC
Напряжение коммутации нагрузки, В - - 240 AC / 60  DC
Максимальный рабочий ток, Imax мА 500 1000
Остаточный ток, Imax мА - ≤2,5 - -
Диапазон регулировки, Fmin, Гц ДКМС1… - от 0.1 до 2/5 / ДКМС2… - от 2 до 50 *
Задержка срабатывания, c 9 ± 2
Падение напряжения при Imax, В ≤1,5 ≤5 ≤5 ≤5
Диапазон рабочих температур, °С
типовое исполнение t= -25°…+75°С
• высокотемпературные - ВТ; t= -15°…+95°С t= -15°…+85°С
• низкотемпературные - НТ;   t= -45°…+65°С,
• низкотемпературные - 2НТ t= -60…+50°C -
Степень защиты по ГОСТ 14254-96 IP65
Подключение:

- кабеля L=2м
- клеммная коробка
4х0,25 мм2 3х0,34 мм2 5х0,25 мм2 5х0,25 мм2
при заказе другой длины кабеля, в конце наименования датчика указать количество метров.
при заказе датчика с клеммной коробкой в конце наименования указывается - К
Габаритные размеры, мм М30х1,5х112
Масса, кг 0.15



Пример обозначения устройства или датчика в документации и заказах:

ДКМС1(2)-56-НТ-3
Количество и вид контактов датчика:
     01, 02 - 2-х проводные датчики с нормально открытым (NO) и нормально закрытым (NC) контактом соответственно;
     43P - 4-х проводные датчики с переключающим контактом с типом транзисторного ключа PNP;
     56, 86 - 5-ти проводные датчики с релейным выходом, на постоянное и переменное напряжене;
Температурный диапазон эксплуатации:
     НТ - -45°…+65°С;
     2НТ - -60°…+50°С;
     ВТ - -15°…+95°С (-15°…+85°С - для 5-ти проводных датчиков);
     без обозначения - -25°…+75°С;
Длина кабеля:
     3 - длина кабеля в метрах (без обозначения длина кабеля L=2м);
     К - наличие клеммной коробки.

Схема подключения

Схема подключения датчика ДКМС


Тест-блок для ДКМС
Тест-блок предназначен для проверки функционирования и настройки частоты срабатывания датчиков контроля скорости серий ДКМС-43Рб ДКМС-01(02).  Тест-блок включает в себя:
- блок питания для проверяемого датчика;
- электрический имитатор объекта воздействия;
- микропроцессорный блок управления;
- цифровой индикатор частоты переключения.
Тест-блок для датчика ДКМС

Тест-блок изготавливается в двух модификациях:
      ТБ-ДКМС-43 - для проверки и настройки датчиков ДКМС постоянного напряжения серии ДКМС-43;
      ТБ-ДКМС-11 - для проверки и настройки датчиков ДКМС переменного напряжения серии ДКМС-01(02).

Сделать заказ и запросить дополнительную информацию по ДКМС Вы можете здесь.
