Датчик ДОГ 123-10

Датчик ограждения герконовый, одноблочный ДОГ 123-10 - предназначен для контроля положения металлических ограждений конвейеров и выдачи сигнала в случае их несанкционированного вскрытия (путем замыкания или размыкания электрической цепи) в схему дистанционного или автоматического управления.
Датчик может быть использован для позиционирования элементов систем контроля доступа (ворот, дверей, окон, люков, шлагбаумов, и т.д.).
Датчик ограждения ДОГ 23-9

Не требует ответной магнитной системы

Датчик может применяться на предприятиях, не опасных по газу (метану) или пыли.

Отличительная особенность данного герконового датчика – одноблочное исполнение.
Для обеспечения работы, в отличии от известных аналогов, он не требует ответной магнитной системы, что во многих случаях значительно упрощает монтаж и настройку, расширяет зону применения  датчика. В работе изделия использован принцип действия, закрепленный патентом №126191 от 20.03.2013г. -  "Датчик определения положения объекта из магнитного материала".

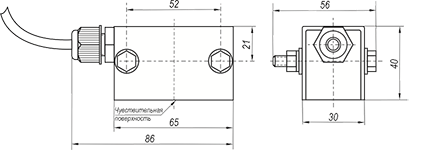

Схема датчика ограждения ДОГ 123-10

Технические характеристики Наименование ДОГ 123-10
Расстояние срабатывания, мм 10
Коммутируемое напряжение, В 0,05...250АС / 0,05...200DC
Коммутируемый ток, Imax, мА 1000
Коммутируемая мощность, В, не более 30
Сопротивление, Ом, не более 0,15
Диапазон рабочих температур, °С • типовое исполнение t= -25°…+75°С, в наименовании датчика не указывается;
• низкотемпературные t= -45°…+65°С, в наименовании датчика указывается - НТ;
при t= -60...+50°C - 2НТ
• высокотемпературные t= -15°…+105°С - ВТ;
Степень защиты по ГОСТ 14254-96 IP67
Подключение с помощью кабеля, L=2м 3х0,34мм2
При заказе другой длины кабеля, в конце наименования датчика указать количество метров.
Материал корпуса датчика/ кожуха Д16Т/ сталь 20
Габаритные размеры, мм 30х40х55
Схема подключения
Схема подключения датчика ДОГ 123-10

Вариант подключения нескольких датчиков ДОГ-123-10 по двухпроводному шлейфу

Датчик ДОГ 123-10 изготавливается в нескольких модификациях, отличающихся диапазоном рабочих температур.


Пример обозначения датчика в документации и заказах:
ДОГ 123-10-НТ-3
где  НТ - для работы в условиях пониженных температур t = -45...+65оС;
        3 - подключение кабелем длиной 3 метра.



ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ К ДАТЧИКАМ СЕРИИ - ДОГ 123-10
*поставляется по согласованию с заказчик

Кронштейн к ДОГ 123-10 - предназначен для монтажа и регулировки датчика ДОГ 123-10 на месте установки.

Кронштейн к датчику ДОГ 123-10


Сделать заказ и запросить дополнительную информацию по ДОГ 123-10 Вы можете здесь.
