Датчик контроля шурующей планки - ДКШ

Датчики контроля шурующей планки - ДКШ - предназначены для контроля положения шурующей планки топок типа ТШПм. Датчик устанавливается на раме топки, в зоне контролируемого положения шурующей планки, с учетом рабочего зазора датчика. Появление шурующей планки в чувствительной зоне датчика, вызывает изменение его логического сигнала.

Топка типа ТШПм

Топка типа ТШПм

Одним из недостатков, выявленных в ходе мониторинга замечаний и предложений от многочисленных эксплуатирующих организаций, использующих стандартные топки ТШПм-2 и ТШПм-2,5 является выход из строя элементов топки из-за отказа конечного выключателя шурующей планки. Специалистами нашего предприятия проведена модернизация нескольких таких объектов. Время показало, что бесконтактные датчики ДКШ, разработанные для решения данной задачи, выгодно отличаются от своих механических предшественников. Жесткие условия эксплуатации – повышенная температура, вибрация, сильная запыленность, не оказывают на датчик негативного воздействия. Это значительно повышает надежность, как отдельного узла шурующей планки, так и топки в целом.

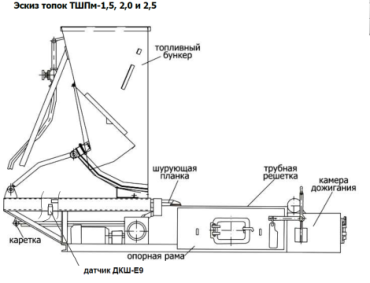

Эскиз топок ТШПм


dksh_i7

dksh_i7_sh

dksh_a8

dksh_a8_sh

ДКШ-I7...
ДКШ-A8...

Технические характеристики Наименование - ДКШ - I7(Е9*) …
 3-х, 4-х проводные датчики постоянного напряжения 2-х проводные датчики переменного/ постоянного напряжения  5-и проводные датчики переменного напряжения с релейным выходом
… 43Р
...43N
...11
...12
...86
Расстояние срабатывания, мм
50 (10*)
Напряжение питания, В 10 … 30 DC 20…250АС/20…320DC 220 АC
Напряжение коммутации нагрузки контактами реле, В - - 240 АC / 60 DC
Максимальный рабочий ток, Imax мА 400
500 1000
Остаточный ток, Imax мА - 1.87 -
Импульсный ток при t=20мс - 3 А, f=1 Гц -
Падение напряжения при Imax, В ? 2.5 ? 5 -
Диапазон рабочих температур, °С
• высокотемпературные t= -15°…+105°С - в наименовании датчика указывается - ВТ;
• типовое исполнение t= -25°…+75°С, в наименовании датчика не указывается;
• низкотемпературные t= -45°…+65°С - НТ; t= -60°…+50°С - 2НТ;
Степень защиты по ГОСТ 14254-96 IP65 (IP67*)
Подключение с помощю кабеля, L=2м 4х0,25 мм2 3х0,34 мм2 3х0,34 мм2
при заказе другой длины кабеля, в конце наименования датчика указать количество метров.
Гбаритные размеры, мм ДКШ-I7… - 80х80х40;
ДКШ-Е9… - М30х1,5х65
ДКШ-I7… - 80х80х40,
ДКШ-Е9… - М30х1,5х112
ДКШ-Е9-86 - М36х1,5х150

Схемы подключения
dksh_s1


dksh_s3


dksh_s5


dksh_s2


dksh_s4



Датчик ДКШ изготавливается в нескольких модификациях, отличающихся друг от друга габаритными размерами, расстоянием срабатывания, схемой подключения, напряжением питания, диапазоном рабочих температур.

Пример обозначения датчика в документации и заказах:
ДКШ-I7-43N-ВТ-10
где I7 - формат датчика 80х80х40;
     43 - четырехпроводный датчик с переключающим контактом;
       N - тип транзисторного ключа датчика NPN;
     ВТ - для работы в условиях повышенных температур t= -15°…+105°С;
      10 - подключение кабелем длиной 10 метров.


Сделать заказ и запросить дополнительную информацию по ДКШ Вы можете здесь.
