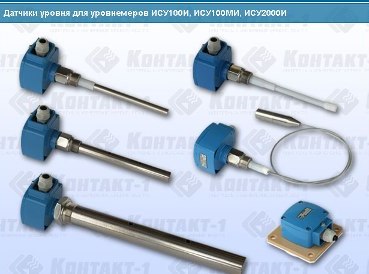

Датчики для уровнемеров ИСУ100И, ИСУ100МИ, ИСУ2000И


Датчики уровня Е, ЕС. Уровнемеры КОНТАКТ-1 – доступные емкостные уровнемеры и надежные радарные уровнемеры


Аналоговые датчики уровня Е предназначены для непрерывного измерения уровня различных жидких и сыпучих сред.

Дискретные датчики уровня ЕС предназначены для сигнализации предельного уровня различных жидких и сыпучих сред.

Датчики уровня Е, ЕС работают в комплекте с вторичным преобразователем уровнемеров ИСУ100И, ИСУ100МИ, ИСУ2000И.

Комплект поставки

В зависимости от количества датчиков уровня и условий измерения датчики могут работать в комплекте с уровнемерами ИСУ100И, ИСУ100МИ, ИСУ2000И. Более подробную информацию по выполняемым функциям и количеству подключаемых датчиков уровня см. в соответствующих разделах.

Основные типы датчиков уровня Е (измеритель текущего уровня) и рекомендуемая область применения
Исполнение
Длина ЧЭ (L, м)
Контролируемая среда
Е 12ХИ
0,25 – 2,5
жидкие и сыпучие диэлектрические, неагрессивные среды, в том числе зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.
Е 13ХИ
0,25 – 2,5
жидкие и сыпучие диэлектрические среды (см. Е12ХИ), в том числе пищевые и агрессивные, с учетом стойкости нерж. стали 12Х18Н10Т
Е 15ХИ
0,25 – 2,5
жидкие и сыпучие среды (диэлектрические и проводящие), в т.ч. агрессивные и вязкие (с учетом стойкости и степени смачиваемости фторопластового покрытия ЧЭ)
Е 21ХИ
Е 22ХИ
1,0 – 30,0
жидкие и сыпучие диэлектрические, неагрессивные среды (см. Е12ХИ)
Е 25ХИ
1,0 – 30,0
жидкие, сыпучие среды (диэлектрические и проводящие) (см. Е15ХИ)
Е 31ХИ
Е 32ХИ
2,0 – 30,0
сыпучие диэлектрические, неагрессивные среды, в т.ч. зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.
Е 35ХИ
2,0 – 30,0
сыпучие среды (диэлектрические и проводящие)
Е 52ХИ
0,25 – 2,5
светлые нефтепродукты, сжиженный газ, газовый конденсат
Е 53ХИ
0,25 – 2,5
светлые нефтепродукты, масла, а также жидкие пищевые и агрессивные среды, с учетом стойкости нерж. стали 12Х18Н10Т
Основные типы датчиков уровня ЕС (сигнализатор предельного уровня) и рекомендуемая область применения
Исполнение
Длина ЧЭ (L, м)
Контролируемая среда
ЕС 12ХИ
0,25 – 2,5
жидкие, сыпучие, неагрессивные среды: нефте-продукты, нефть, зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.
ЕС 13ХИ
0,25 – 2,5
жидкие, сыпучие среды (см. ЕС12И), в том числе пищевые (вода, молоко, пиво и т.п.) и агрессивные, с учетом стойкости нерж. стали 12Х18Н10Т
ЕС 15ХИ
0,25 – 2,5
жидкие, сыпучие среды (см. ЕС13И), в т.ч. агрессивные и вязкие (с учетом стойкости и степени смачиваемости фторопластового покрытия ЧЭ)
ЕС 21ХИ
ЕС 22ХИ
1,0 – 30,0
жидкие, сыпучие, неагрессивные среды (см. ЕС12И)
ЕС 25ХИ
1,0 – 30,0
жидкие, сыпучие среды (см. EC15И)
ЕС 31ХИ
ЕС 32ХИ
2,0 – 30,0
зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.
ЕС 35ХИ
2,0 – 30,0
сыпучие среды (см. ЕС31И)
ЕС 52ХИ
0,25 – 2,5
светлые нефтепродукты, сжиженный газ, газовый конденсат (вертикальный монтаж датчика)
ЕС 53ХИ
0,25 – 2,5
светлые нефтепродукты, масла (в том числе пищевые и агрессивные, с учетом стойкости нерж. стали 12Х18Н10Т (вертикальный монтаж датчика)
ЕС 62ХИ
0,08
сыпучие среды: зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.
ЕС 63ХИ
0,08
сыпучие среды (см. ЕС62И), в т.ч. агрессивные (с учетом стойкости нерж. стали 12Х18Н10Т)


Примечание – Для работы в агрессивных средах выпускаются специальные исполнения датчиков уровня 13ХИ, 15ХИ, 25ХИ, а также специсполнения датчиков уровня 52(53)ХИ с длиной ЧЭ свыше 3 метров. При заказе необходимо указывать наименование, параметры контролируемой среды и условия эксплуатации датчиков уровня, а также диаметр резьбы штуцера.

Принцип действия

Принцип действия аналогового датчика уровня Е основан на преобразовании изменения электрической емкости ЧЭ датчика, вызванного изменением уровня контролируемой среды. Далее сигнал с датчика уровня передается на вторичный преобразователь для отображения уровня на цифровом дисплее и управления выходными реле.
Принцип действия дискретного датчика уровня ЕС основан на преобразовании изменения электрической емкости ЧЭ датчика в выходной сигнал постоянного тока. Этот сигнал, в свою очередь, используется для управления срабатыванием выходного реле.

Исполнения приборов

Датчик уровня представляет собой моноблочную конструкцию, объединяющую электронный преобразователь и ЧЭ.
В зависимости от типа контролируемой среды и условий измерений могут применятся различные варианты исполнения датчиков уровня: конструкция, материал и длина ЧЭ, тип присоединительного элемента, наличие термовтулки.

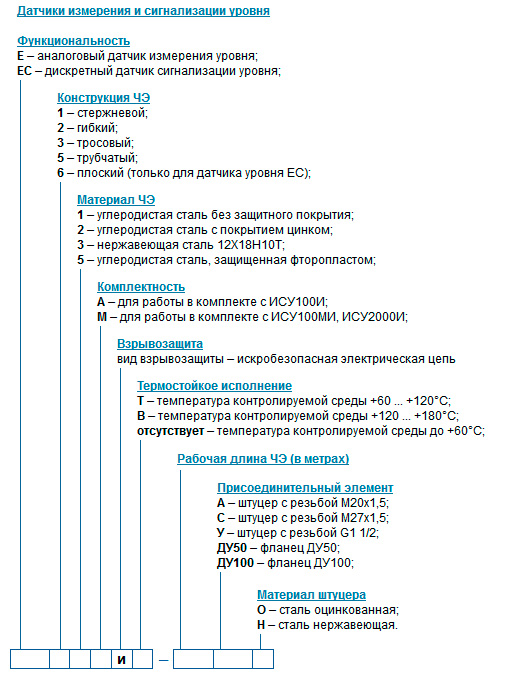

Структура условного обозначения датчиков уровня


Примечание – В случае затруднения самостоятельного выбора типа датчика уровня рекомендуется прилагать к заказу заполненный опросный лист на уровнемеры (измерители-сигнализаторы уровня).

Взрывозащита

Датчики имеют маркировку взрывозащиты “0ExiaIIBT3 Х”, соответствуют требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99) и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 “Правил устройства электроустановок” (ПУЭ).Технические данные

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДАТЧИКОВ УРОВНЯ:
температура окружающей среды -30 °С ... +50 °С
температура контролируемой среды
      обычное исполнение -30 °С ... +60 °С
      исполнение с термовтулкой -30 °С ... +120 °С
      исполнение датчика с разнесенными
      электронным модулем и ЧЭ
-30 °С ... +180 °С
давление в объекте контроля до 1,6 МПа
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
датчик Е, ЕС IP54
ПРИМЕЧАНИЕ
Возможно специсполнение датчиков уровня для более широкого диапазона температур, высоких давлений и изготовление присоединительного элемента по техническим требованиям заказчика.
