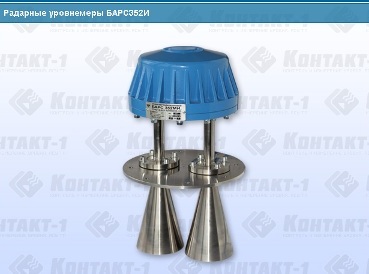

Радарный уровнемер БАРС352И


Радарный уровнемер БАРС352И – бесконтактный датчик уровня и надежный высокоточный уровнемер


Радарный уровнемер БАРС352И редназначен для непрерывного бесконтактного высокоточного (погрешность измерения ±1 мм) измерения уровня различных жидких сред: cветлые нефтепродукты, нефть и темные нефтепродукты, любые жидкости (как проводящие, так и непроводящие), едкие химические реагенты (щелочи, кислоты и их растворы), пасты, растворители, краски, в технологических и товарных резервуарах, в том числе и в емкостях, находящихся под избыточным давлением, как автономно, так и в составе систем коммерческого учета.

Основное преимущество перед радарным уровнемером БАРС351И – более стабильная работа в условиях интенсивных испарений, за счет применения двухантенной схемы.

Радарный уровнемер БАРС352И зарегистрирован в Государственном реестре средств измерений под №33285-13.

Более подробная информация по радарным уровнемерам БАРС352И в каталоге и брошюре "Варианты применения радарных уровнемеров БАРС35ХИ для предприятий нефтегазовой и химической отраслей"

Комплект поставки

1. Преобразователь уровня радиоволновый БАРС352И – 1 шт.
2. Руководство по эксплуатации – 1 экз.
3. Программное обеспечение верхнего уровня – 1 компакт-диск.
4. Свидетельство о поверке – 1 шт.

Основные функции
>
высокоточное, непрерывное, бесконтактное измерение уровня контролируемой среды и преобразование результатов измерений в цифровой и аналоговый электрические сигналы;
>
передача преобразованных значений уровня по линиям связи (цифровым и аналоговой) на внешние устройства, которые осуществляют использование полученной измерительной информации для целей индикации результатов измерений, инвентаризации или управления процессами загрузки/выгрузки резервуара.

Поверка радарных уровнемеров

При выпуске из производства радарные уровнемеры БАРС352И подлежат первичной поверке в соответствии с методикой поверки. Поверка радарных уровнемеров осуществляется на поверочной установке УП-01.

Принцип действия

Радарный уровнемер БАРС352И представляет собой радиоволновый дальномер с непрерывным излучением. Блок обработки формирует радиосигнал с периодической линейной модуляцией частоты, излучаемый антенной в направлении контролируемой среды. Радиоволна проходит через свободное пространство, отражается от поверхности контролируемой среды, распространяется в обратном направлении, принимается антенной и вновь поступает в блок обработки, где взаимодействует с сигналом, излучаемым в данный момент времени.

Сигнальный процессор производит спектральную обработку измерительного сигнала и выполняет вычисление текущего уровня, которое преобразуется в цифровой код и аналоговый токовый сигнал и передается по линиям информационной связи на внешние устройства.

Радарный уровнемер БАРС352И предусматривает эксплуатацию совместно с внешними устройствами:
– ПЭВМ с программным обеспечением;
– универсальный вторичный преобразователь УВП-02;
– блок контроля и управления БУК-01;
– аналоговый показывающий прибор (миллиамперметр);
– регистрирующий прибор (самописец).

Радарные уровнемеры БАРС352И могут быть объединены в локальную сеть с интерфейсом RS485, что позволяет подключить без повторителей сигнала до 32 приборов на одну линию связи. При наличии повторителей в линии связи возможно подключение 250 приборов.

Исполнения приборов

Радарный уровнемер БАРС352И конструктивно состоит из блока обработки и механически соединенной с ним антенно-волноводной системы (АВС). Блок обработки представляет собой взрывонепроницаемую оболочку из алюминиевого сплава, внутри которой размещены все электронные узлы и блоки прибора. АВС включает приемопередающую антенну и соединительную волноводную секцию. Детали АВС, непосредственно контактирующие с атмосферой резервуара, выполнены из материалов, стойких к химическим воздействиям – нержавеющей стали и фторопласта. Для установки прибора на фланце патрубка рабочего резервуара служит монтажный фланец, прикрепленный к АВС.

Для обеспечения возможности монтажа радарного уровнемера на фланцах резервуаров и емкостей с различными геометрическими размерами, использования уровнемеров на резервуарах с избыточным давлением и повышенной температурой контролируемой среды, выпускается ряд исполнений прибора. Исполнения отличаются конструкцией АВС, приспособленных к различным параметрам контролируемой среды, наличием трубы-волновода.

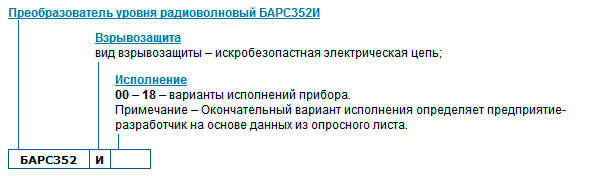

Структура условного обозначения


Примечание – При заказе обязательно прилагать заполненный опросный лист на радарные уровнемеры БАРС .

Достоинства

Использование принципа радиолокационных бесконтактных измерений, применение самой современной элементной базы и передовых методов сборки и тестирования изделий обеспечивают прибору следующие достоинства:

высокая точность измерений (погрешность измерения ±1 мм);

высокая надежность;

независимость точности и стабильности измерений от влияния дестабилизирующих факторов (температура окружающей среды, наличие испарений внутри резервуара, агрессивный характер контролируемого продукта и т.п.);

стабильная работа в условиях интенсивных испарений;

полная автоматизация, что предельно облегчает установку, включение и эксплуатацию прибора;

возможность работы во взрывоопасных зонах;

полная безопасность для персонала предприятий ввиду малой мощности излучения (существенно ниже существующих норм), а также – полной локализации радиоволн внутри резервуара;

легкость интеграции прибора в информационную сеть предприятия и АСУТП ;

автоматические самодиагностика и сигнализация внутренних отказов;

возможность работы при существенном изменении питающих напряжений;

небольшая потребляемая мощность.

Взрывозащита

Радарный уровнемер БАРС352И имеет маркировку «1ExdIIBT4 Х» по ГОСТ Р 51330.0-99 (МЭК 60079-1-98), соответствует требованиям ГОСТ 12.2.007.0-75 и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 «Правил устройства электроустановок» (ПУЭ) и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Технические данные
НАПРЯЖЕНИЕ ПИТАНИЯ
БАРС352И +18 ... 36 В
ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ
БАРС352И ±1мм
ДИАПАЗОН ИЗМЕРЕНИЯ
БАРС352И до 30 м
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, НЕ БОЛЕЕ:
БАРС352И 9 Вт
ВЫХОДНЫЕ СИГНАЛЫ:
непрерывный токовый 4 ... 20 мА
два цифровых выхода RS-485
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
температура окружающей среды -40 °С ... +50 °С
температура контролируемой среды -40 °С ... +100 °С
давление в объекте контроля до 1,6 МПа
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
БАРС352И IP65
ПРИМЕЧАНИЕ
Возможно специсполнение радарных уровнемеров для более широкого диапазона температур, высоких давлений и изготовление монтажного фланца по техническим требованиям заказчика.

Сделать заказ и запросить дополнительную информацию по БАРС352И Вы можете здесь.
